Приточно-вытяжная вентиляция для производственных помещений: проектирование, монтаж и эффективная эксплуатация
В современном промышленном производстве качество воздуха — это не просто вопрос комфорта, а критически важный фактор, напрямую влияющий на безопасность сотрудников, сохранность оборудования, технологические процессы и, как следствие, на финансовый результат предприятия. Специфические загрязнения (пыль, аэрозоли, пары химикатов, избыточное тепло), повышенная влажность и недостаток кислорода требуют не просто воздухообмена, а сложной инженерной системы. Приточно-вытяжная вентиляция (ПВВ) для производственных помещений — это высокотехнологичный «легкий» цеха, спроектированный и смонтированный с учетом всех санитарных (СанПиН), противопожарных и технологических норм. В этой статье эксперты компании «Гранд-Климат» детально разберут ключевые аспекты: от принципов работы и видов систем до этапов проектирования, монтажа и формирования актуальной стоимости решения «под ключ».
Зачем производству нужна специализированная вентиляция? Цели и задачи
В отличие от коммерческих или жилых объектов, где основной задачей является комфорт, промышленная вентиляция решает комплекс взаимосвязанных задач:
- Обеспечение безопасности и здоровья персонала: Удаление вредных веществ (канцерогенной пыли, сварочного аэрозоля, паров растворителей) до достижения ими предельно допустимой концентрации (ПДК) в зоне дыхания. Предотвращение профессиональных заболеваний.
- Поддержание параметров технологического процесса: Контроль температуры и влажности в цехах лакокрасочных покрытий, деревообработки, фармацевтического производства. Удаление избыточного тепла от печей, прессов, станков.
- Противопожарная защита: Удаление взрывоопасных смесей (пыль, пары ЛВЖ), организация дымоудаления (противодымная вентиляция) и подпора чистого воздуха на эвакуационных путях.
- Сохранность зданий и оборудования: Борьба с коррозией, вызванной агрессивными средами или высокой влажностью. Предотвращение конденсата на конструкциях.
- Энергоэффективность: Современные системы с рекуперацией тепла позволяют утилизировать до 80-90% тепловой энергии удаляемого воздуха, что при больших объемах воздухообмена дает колоссальную экономию на отоплении в зимний период.
Пренебрежение этими задачами ведет к штрафам надзорных органов (Роспотребнадзор, Ростехнадзор, Госпожнадзор), росту заболеваемости, браку в продукции, повышенному износу оборудования и в конечном итоге — к убыткам.
Виды приточно-вытяжных систем для промышленности
Выбор типа системы определяется характером производства, планировкой помещений и видом загрязнений.
1. Общеобменная приточно-вытяжная вентиляция
Предназначена для создания равномерного воздухообмена во всем объеме помещения. Применяется в цехах с рассредоточенными, нелокализованными источниками загрязнений (тепло, влага, нетоксичная пыль). Ключевой параметр — кратность воздухообмена (сколько раз в час полностью меняется воздух в помещении), регламентируемая СП и СанПиН. Система включает центральные приточные и вытяжные установки, сеть воздуховодов и распределительных устройств (решетки, диффузоры).
2. Местная вытяжная вентиляция (МВВ)
Основной инструмент борьбы с локализованными источниками вредностей. Захватывает загрязненный воздух непосредственно в месте его образования, не давая ему распространиться по цеху. К МВВ относятся:
- Вытяжные зонты: Над сварочными постами, плавильными печами, закалочными ваннами.
- Бортовые отсосы: По периметру гальванических ванн, травления.
- Укрытия с отсосом: Для шлифовальных, дробеструйных станков, окрасочных камер.
- Пневмотранспорт: Для удаления и транспортировки сыпучих материалов (стружка, опилки, зерно).
Эффективность МВВ на 90% зависит от правильного расчета и конструктивного исполнения местного отсоса.
3. Комбинированные системы
Наиболее распространенный и эффективный вариант. Сочетает мощную местную вытяжку для удаления основных вредностей и общеобменную приточку для компенсации удаленного объема, подачи свежего воздуха в рабочую зону и создания общего подпора.
Ключевые компоненты промышленной ПВВ
Надежность системы определяет качество ее «начинки»:

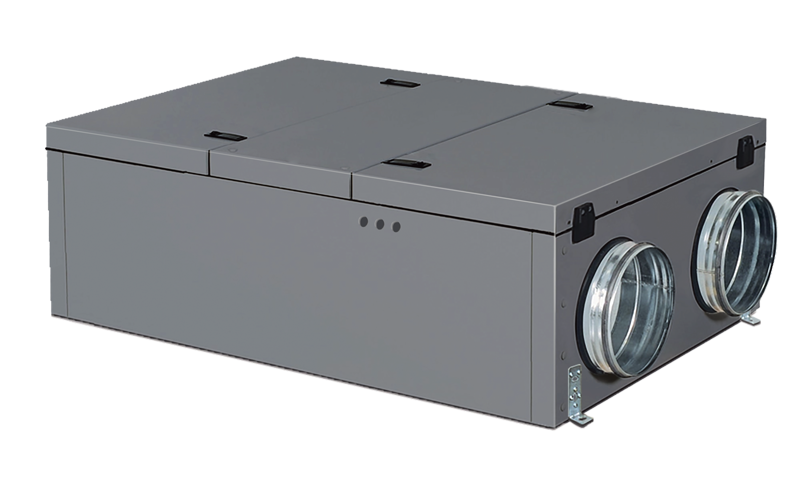

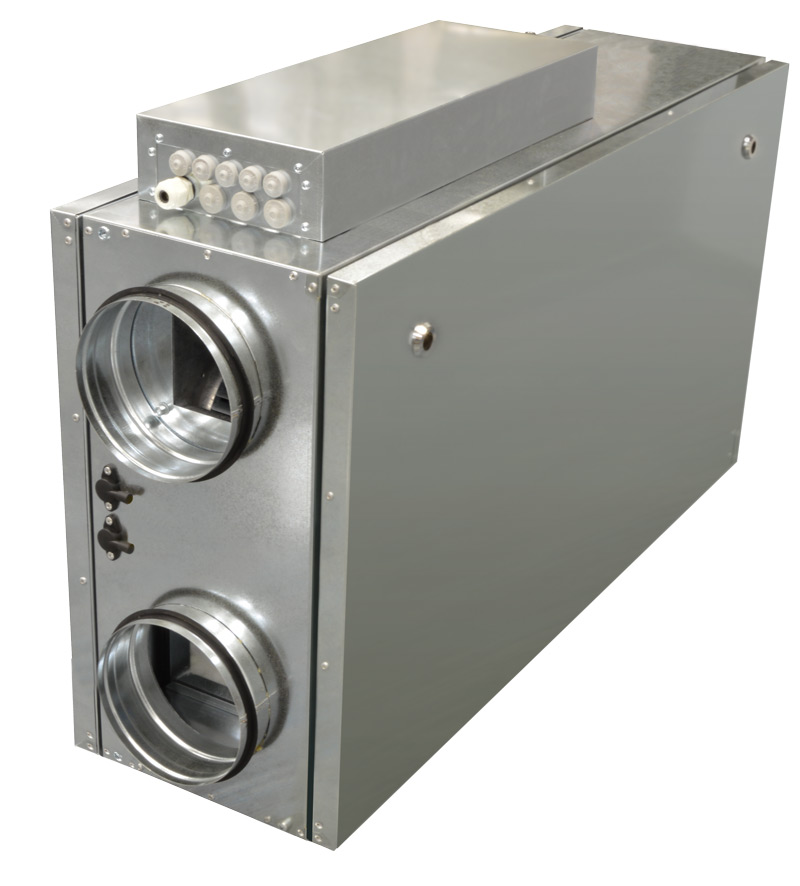

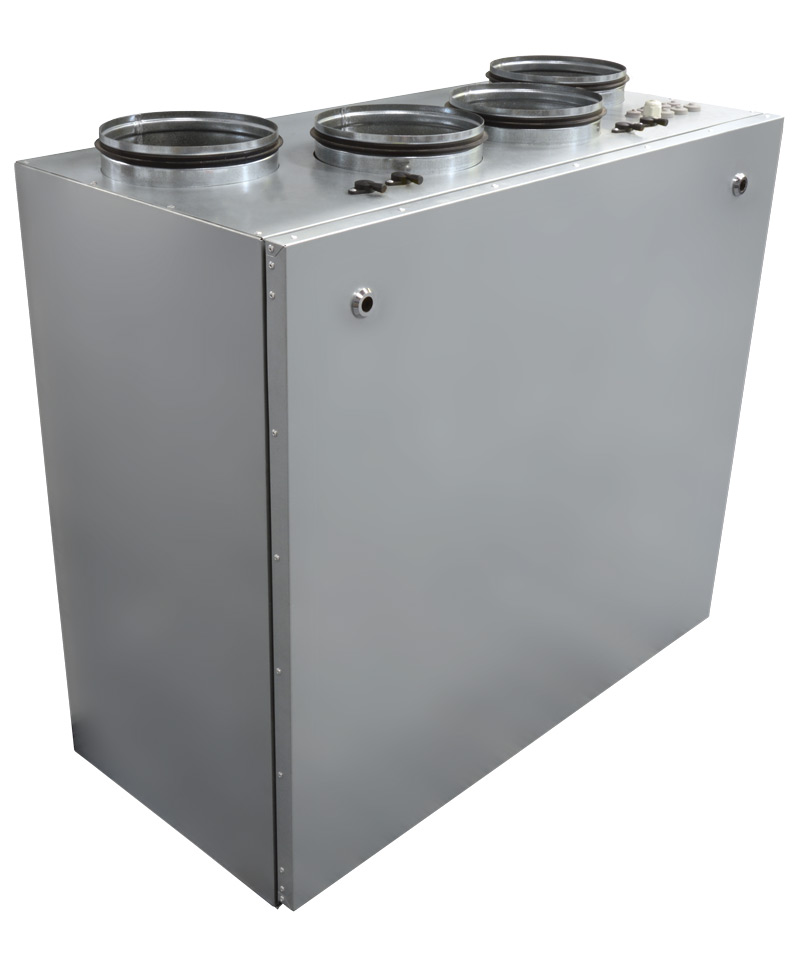

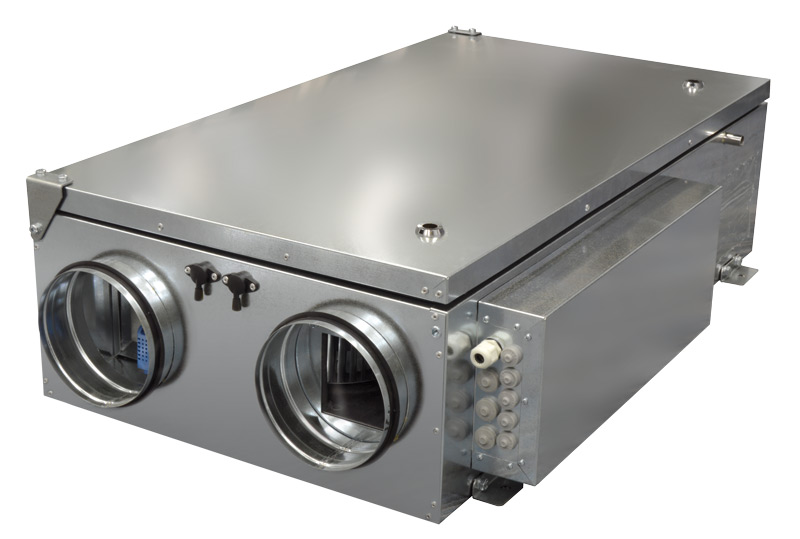

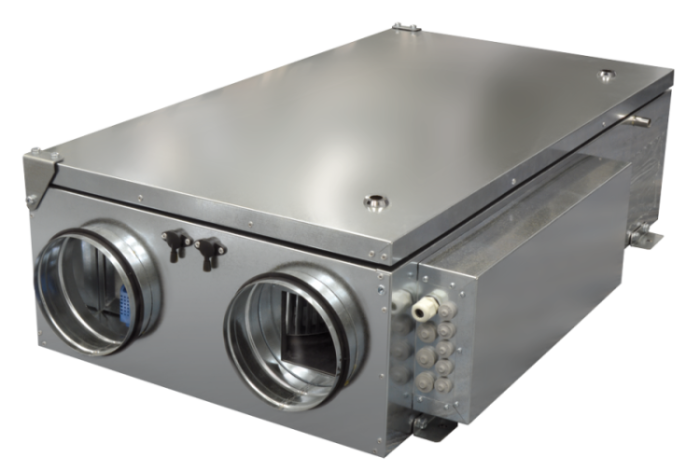

- Приточная установка (ПУ): Моноблочный или наборный агрегат, включающий вентилятор, фильтры (предварительной, тонкой очистки), калорифер (водяной или электрический для нагрева воздуха зимой), шумоглушитель, систему автоматики. Для энергоэффективности оснащается рекуператором (пластинчатым, роторным, гликолевым).
- Вытяжная установка: Агрегат, часто взрывозащищенного исполнения, с вентилятором, устойчивым к абразивному или химическому воздействию, и фильтрами для очистки выбросов в атмосферу (рукавные, циклонные, скрубберы).
- Воздуховоды и фасонные элементы: Изготавливаются из оцинкованной, нержавеющей стали или алюминия. Рассчитываются на определенную скорость потока, чтобы минимизировать сопротивление и шум. Для агрессивных сред используются пластиковые (ПВХ, полипропилен) воздуховоды.
- Распределительные и регулирующие устройства: Решетки, диффузоры, шиберы, дроссель-клапаны для равномерного распределения и балансировки воздушных потоков.

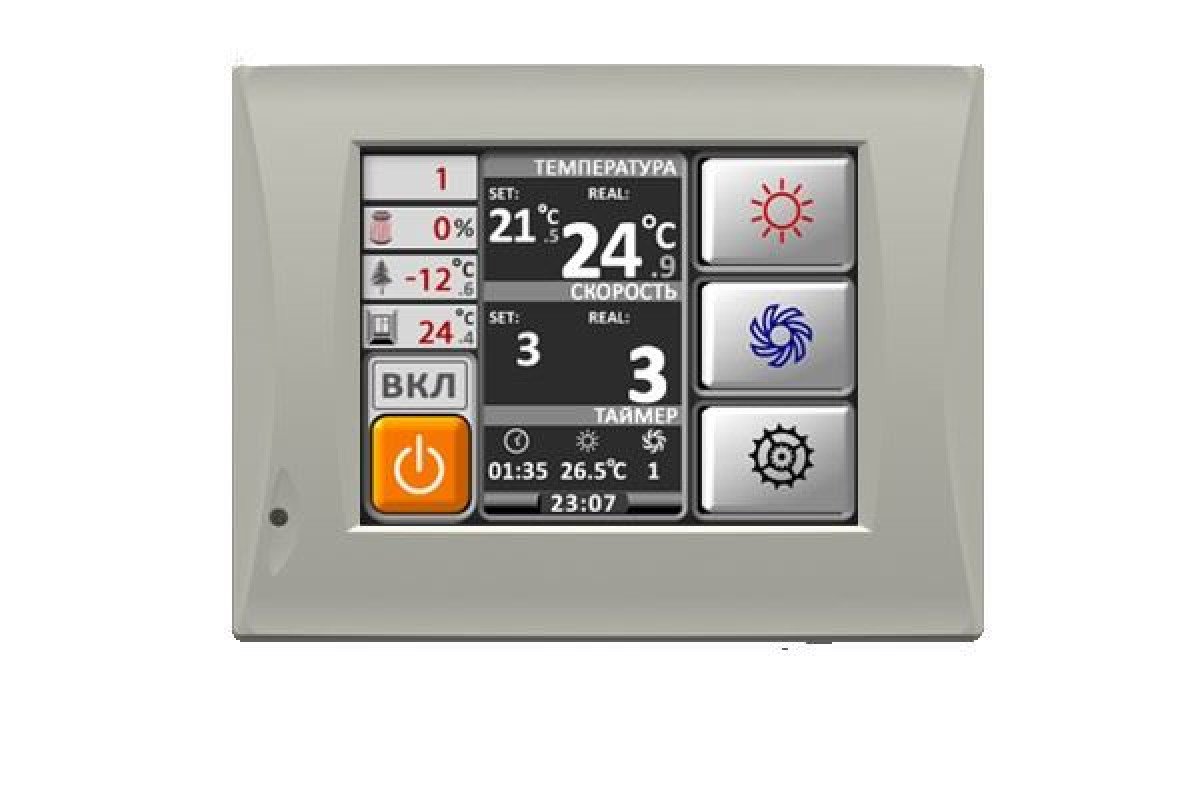

- Система автоматики и диспетчеризации (ЩУВ): «Мозг» системы. Контролирует температуру, давление, работу заслонок, защиту калорифера от замерзания. Позволяет интегрировать вентиляцию в общую систему управления зданием (BMS), программировать режимы работы, вести учет энергопотребления.
Этапы создания системы «под ключ» от «Гранд-Климат»
1. Техническое обследование и аудит
Наши инженеры выезжают на объект для сбора исходных данных: объемы помещений, характеристики технологического оборудования (тепловыделения, вредные выбросы), состояние существующих систем, архитектурные особенности. Проводится анализ требований техзадания и нормативной документации.
2. Проектирование
Разрабатывается детальный проект, включающий:
- Аэродинамический и тепловой расчет для определения необходимых расходов воздуха, мощности оборудования.
- Планы размещения оборудования, трассировки воздуховодов с привязками.
- Аксонометрические схемы систем.
- Спецификации оборудования и материалов.
- Схемы автоматизации и электроснабжения.
- Раздел пожарной вентиляции (при необходимости).
Проект проходит внутреннюю экспертизу и согласование с Заказчиком.
3. Поставка оборудования
Мы закупаем и поставляем на объект оборудование от проверенных производителей (Systemair, ВЕЗА, Арктос, Shuft и др.), соответствующее проектным спецификациям. Весь комплект проходит входной контроль.
4. Монтажно-строительные работы
Наши монтажные бригады выполняют:
- Установку и крепление венткамер, центральных кондиционеров.
- Монтаж сети воздуховодов (с соблюдением герметичности соединений).
- Прокладку трасс обвязки водяных калориферов, электрических сетей.
- Установку местных отсосов, воздухораспределителей.
- Пусконаладочные работы, балансировку системы.
5. Сдача в эксплуатацию и сервис
Система тестируется на всех режимах, замеряются фактические расходы воздуха. Проводится инструктаж персонала Заказчика. Мы передаем полный пакет исполнительной документации и предоставляем гарантию. Также предлагаем договор на регулярное сервисное обслуживание для поддержания эффективности.
Стоимость приточно-вытяжной вентиляции для производственных помещений в Москве
Цена системы формируется индивидуально, исходя из сложности объекта. Ниже приведен ориентировочный прайс-лист компании «Гранд-Климат» на ключевые работы и оборудование. Все цены указаны в рублях с учетом НДС.
| Наименование работы / оборудования | Ед. изм. | Стоимость, руб. | Примечание |
|---|---|---|---|
| Обследование и разработка технико-коммерческого предложения (ТКП) | объект | Бесплатно | При заключении договора на проектирование или монтаж |
| Разработка рабочего проекта вентиляции | м² | от 90 | Зависит от сложности и категории помещений |
| Приточная установка с рекуперацией (произв. 2000-5000 м³/ч) | шт. | от 380 000 | Включая базовую автоматику, монтажную раму |
| Вытяжная установка (произв. 2000-5000 м³/ч) | шт. | от 220 000 | Стандартное исполнение, для агрессивных сред — дороже |
| Монтаж оцинкованных воздуховодов (прямошовных) | м² | от 950 | По площади поверхности, включая крепеж и уплотнение |
| Изготовление и монтаж вытяжного зонта (сварной, сталь) | шт. | от 25 000 | По индивидуальным размерам, с патрубком под воздуховод |
| Монтаж и обвязка водяного калорифера (в составе ПУ) | компл. | от 45 000 | Включая узел обвязки с насосом, арматурой, защитой |
| Пусконаладочные работы и балансировка системы | % от стоимости монтажа | 8-12% | Обязательный этап для корректной работы |
| Годовой сервисный контракт на обслуживание | объект | от 60 000 | 2-4 плановых визита в год, замена фильтров, диагностика |
Примечание: Цены являются ориентировочными. Точная смета рассчитывается после проведения обследования и утверждения технического задания. В стоимость монтажа «под ключ» обычно входят все материалы, работы, шеф-монтаж и гарантия 3 года на оборудование и 5 лет на выполненные работы.
Экспертный вывод
Правильно спроектированная и смонтированная приточно-вытяжная вентиляция — это не статья расходов, а стратегическая инвестиция в бесперебойность, безопасность и рентабельность производства. Она создает здоровые и законные условия труда, защищает дорогостоящее оборудование и здание от разрушения, а также за счет современных энергосберегающих технологий (рекуперация, частотное регулирование) окупает себя за счет экономии на энергоносителях. Доверяя создание такой системы профессионалам компании «Гранд-Климат», вы получаете не просто набор оборудования, а комплексное инженерное решение, отвечающее всем нормам, технологическим требованиям и призванное работать долгие годы.
