Монтаж противодымной вентиляции: жизненно важная система безопасности для зданий в Москве
Противодымная вентиляция (ПДВ) — это специальная инженерная система, предназначенная для защиты людей и имущества от опасных факторов пожара. Основная задача системы — своевременное удаление дыма и токсичных продуктов горения из путей эвакуации, лифтовых шахт, лестничных клеток и помещений, что обеспечивает безопасную эвакуацию людей и создает условия для эффективной работы пожарных подразделений. Компания "Гранд-Климат" выполняет профессиональный монтаж противодымной вентиляции в соответствии с требованиями действующего законодательства и нормативных документов.
Нормативно-правовая база и требования к противодымной вентиляции
Проектирование и монтаж ПДВ регулируются следующими основными документами:
Федеральное законодательство
- Федеральный закон №123-ФЗ "Технический регламент о требованиях пожарной безопасности"
- СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности"
- ГОСТ Р 53300-2009 "Противодымная защита зданий и сооружений. Методы приемосдаточных и периодических испытаний"
- СНиП 41-01-2003 "Отопление, вентиляция и кондиционирование" (актуализированная редакция)
Требования к различным типам зданий
- Жилые здания высотой более 28 м — обязательное устройство ПДВ в лифтовых шахтах и холлах
- Общественные и административные здания — система ПДВ для коридоров длиной более 15 м без естественного освещения
- Торговые центры и комплексы — дымоудаление из атриумов, пассажей, подземных паркингов
- Производственные здания — ПДВ для помещений категорий А, Б, В1-В3 по взрывопожарной опасности
- Подземные сооружения — обязательная система дымоудаления и подпора воздуха
Принципы работы и компоненты системы противодымной вентиляции
Два основных контура системы
Система дымоудаления (вытяжная противодымная вентиляция)
Выполняет следующие функции:
- Удаление дыма из помещений, где возник пожар
- Очистка путей эвакуации от дыма и токсичных продуктов горения
- Снижение температуры в очаге пожара
- Улучшение видимости для эвакуации и работы пожарных
- Снижение концентрации кислорода в зоне горения
Система подпора воздуха (приточная противодымная вентиляция)
Решает важные задачи:
- Создание избыточного давления в лифтовых шахтах, лестничных клетках, тамбур-шлюзах
- Предотвращение распространения дыма в чистые зоны и пути эвакуации
- Обеспечение условий для дыхания людей во время эвакуации
- Создание условий для работы пожарных расчетов
- Поддержание разности давлений между задымленными и чистыми зонами
Основные компоненты системы ПДВ
- Дымоприемные устройства — дымовые клапаны, зонты, шахты

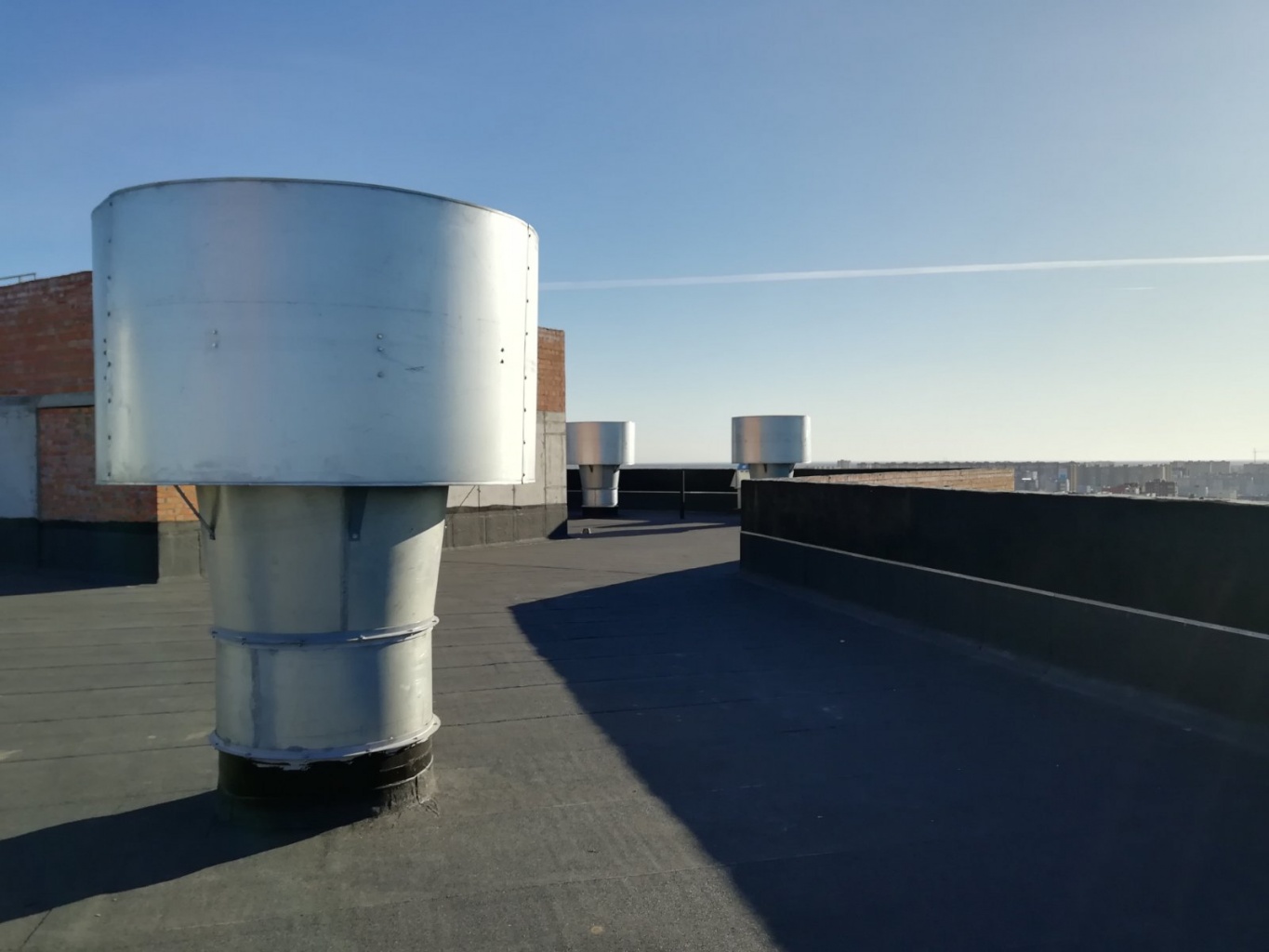

- Вентиляторы дымоудаления — специальные вентиляторы для работы при высоких температурах
- Вентиляторы подпора воздуха — для создания избыточного давления
- Огнестойкие воздуховоды — с пределом огнестойкости EI 30-180
- Противопожарные клапаны — нормально открытые и нормально закрытые
- Система автоматики и управления — шкафы управления, датчики, контроллеры
Технология монтажа противодымной вентиляции
Этап 1: Проектирование и согласование
Ключевые аспекты проектирования:
- Определение расчетных параметров пожара для каждого помещения
- Расчет требуемых расходов воздуха для дымоудаления и подпора
- Определение мест установки дымоприемных устройств (не менее 2 на помещение)
- Проектирование трасс воздуховодов с учетом огнестойких перегородок
- Разработка схемы автоматики и алгоритмов работы системы
- Согласование проекта в органах Госпожнадзора
Этап 2: Монтаж воздуховодов и шахт
Специфика монтажа огнестойких конструкций:
- Монтаж огнестойких воздуховодов EI 30-180 — из черной стали толщиной от 1,0 мм
- Устройство дымовых шахт — из кирпича, бетона или специальных сэндвич-панелей
- Герметизация проходов через противопожарные преграды — огнестойкими герметиками и мастиками
- Установка противопожарных рассечек — для компенсации температурных расширений
- Монтаж креплений — с учетом температурных деформаций при пожаре
Этап 3: Установка дымовых клапанов
- Потолочные дымовые клапаны КДМ — для помещений высотой до 4 м
- Стеновые дымовые клапаны — для помещений с фальшпотолками
- Клапаны двойного действия — для систем с совмещенными функциями
- Требования к установке — не ближе 0,5 м от стен и друг от друга
- Обслуживаемость — обеспечение доступа для проверки и обслуживания
Этап 4: Монтаж вентиляционного оборудования
Особенности установки специального оборудования:
- Вентиляторы дымоудаления — установка на отдельных фундаментах или конструкциях
- Требования к вентиляторам — работа при температуре 400°C в течение 120 минут
- Вентиляторы подпора воздуха — размещение в отдельных помещениях с подводом чистого воздуха
- Огнезадерживающие клапаны — монтаж в местах пересечения противопожарных преград
- Системы автоматического пожаротушения — интеграция с системой ПДВ
Этап 5: Монтаж системы управления и автоматики
- Установка шкафов управления с автоматическим и ручным запуском
- Монтаж датчиков дыма, тепловых датчиков, извещателей пламени
- Прокладка кабельных линий в огнестойкой оболочке или коробах
- Установка кнопок ручного пуска на путях эвакуации
- Настройка алгоритмов работы и приоритетов запуска
Этап 6: Пуско-наладочные и приемосдаточные испытания
Обязательные процедуры перед сдачей системы:
- Пневматические испытания на герметичность воздуховодов
- Измерение расходов воздуха на всех дымоприемных устройствах
- Проверка создания требуемых перепадов давлений
- Тестирование всех режимов работы системы
- Составление актов испытаний и исполнительной документации
- Обучение персонала заказчика правилам эксплуатации
Таблица стоимости монтажа противодымной вентиляции от компании "Гранд-Климат" в Москве
| Вид работ и оборудования | Ед. изм. | Стоимость, руб. | Технические характеристики и условия |
|---|---|---|---|
| Монтаж вентилятора дымоудаления радиального | шт. | 85 000 - 220 000 | Производительность 5000-50000 м³/ч, 400°C/120 мин |
| Установка вентилятора подпора воздуха | шт. | 65 000 - 180 000 | Создание давления 20-150 Па, защита от перегрева |
| Монтаж дымового клапана КДМ | шт. | 15 000 - 45 000 | Площадь прохода 0,04-0,5 м², электропривод, обратная связь |
| Установка противопожарного клапана КПО/КЗС | шт. | 18 000 - 55 000 | Огнестойкость EI 60-180, с тепловым замком или электроприводом |
| Прокладка огнестойких воздуховодов | м² | 2 500 - 5 500 | Черная сталь 1,0-1,5 мм, огнестойкость EI 30-180, с креплением |
| Устройство дымовой шахты | м² | 8 500 - 18 000 | Из кирпича, бетона или сэндвич-панелей, огнестойкость EI 150 |
| Монтаж системы управления ПДВ | компл. | 95 000 - 280 000 | Шкаф управления, датчики, кнопки, программирование, интеграция с АПС |
| Установка огнезадерживающих клапанов | шт. | 22 000 - 65 000 | Огнестойкость EI 90-180, автоматическое и ручное управление |
| Монтаж дымососной станции | компл. | 350 000 - 850 000 | 2-4 вентилятора, обвязка, автоматика, резервирование |
| Устройство проходов через противопожарные преграды | шт. | 12 000 - 35 000 | Огнестойкие муфты, герметики, огнезащитные составы |
| Монтаж вытяжных зонтов дымоудаления | шт. | 28 000 - 75 000 | Над источниками повышенной пожарной опасности, с клапанами |
| Пуско-наладочные работы ПДВ | % от сметы | 12-18% | Испытания, наладка, измерения, составление актов и паспортов |
Современные технологии и инновации в противодымной вентиляции
Интеллектуальные системы управления
Современные системы ПДВ оснащаются:
- Алгоритмами адаптивного управления — анализ развития пожара и оптимизация работы
- Системами раннего обнаружения пожара — аспирационные дымовые извещатели
- Интеграцией с BIM-моделями зданий — визуализация работы системы в реальном времени
- Удаленным мониторингом и управлением — передача данных в пожарную часть
- Резервированием критических компонентов — гарантия работы при отказе элементов
Энергоэффективные решения
- Вентиляторы с регулируемой скоростью — экономия электроэнергии в дежурном режиме
- Системы рекуперации тепла — для подпора воздуха без затрат на нагрев
- Использование естественной тяги — дымовые фонари и шахты для экономии энергии
- Аварийные источники питания — ИБП и дизель-генераторы с автоматическим запуском
Материалы и конструкции нового поколения
- Композитные огнестойкие воздуховоды — меньший вес, высокая огнестойкость
- Интеллектуальные дымовые клапаны — с датчиками температуры и задымленности
- Вентиляторы из специальных сплавов — работа при температурах до 600°C
- Огнестойкие уплотнения и герметики — сохранение свойств при длительном воздействии огня
Особенности монтажа ПДВ для различных типов объектов
Высотные жилые и административные здания
- Устройство дымоудаления из лифтовых шахт и холлов
- Система подпора воздуха в лестничных клетках
- Автоматическое отключение общеобменной вентиляции
- Интеграция с системой управления эвакуацией
- Резервирование систем питания и управления
Торгово-развлекательные комплексы
- Дымоудаление из атриумов и пассажей
- Защита эскалаторов и лифтовых групп
- Системы для фуд-кортов и ресторанов
- Удаление дыма из подземных паркингов
- Координация работы с системой оповещения
Промышленные объекты и склады
- Локальные системы дымоудаления от технологического оборудования
- Взрывозащищенные исполнения вентиляторов и клапанов
- Системы для помещений с горючими материалами
- Интеграция с системами автоматического пожаротушения
- Учет специфических производственных рисков
Подземные сооружения и метрополитен
- Принудительное дымоудаление из тоннелей и станций
- Создание бездымных зон для эвакуации
- Системы подпора в эвакуационных выходах
- Повышенные требования к надежности и резервированию
- Специальные алгоритмы управления для сложных пространств
Эксплуатация и обслуживание противодымной вентиляции
Плановое техническое обслуживание
Обязательные процедуры согласно ГОСТ Р 53300:
- Ежемесячная проверка работоспособности системы
- Ежеквартальное техническое обслуживание оборудования
- Ежегодные комплексные испытания системы
- Проверка срабатывания всех клапанов и вентиляторов
- Контроль состояния огнестойких конструкций и герметиков
Документация и отчетность
- Паспорт системы противодымной вентиляции
- Журнал технического обслуживания и ремонтов
- Акты периодических и приемосдаточных испытаний
- Инструкции по эксплуатации для персонала
- Планы-графики профилактических работ
Ответственность и штрафы
- Административная ответственность за неисправную систему ПДВ
- Штрафы для юридических лиц до 200 000 рублей
- Приостановка деятельности объекта до устранения нарушений
- Уголовная ответственность при наступлении тяжких последствий
- Риски отказа в выплате страхового возмещения
Заключение
Монтаж противодымной вентиляции — это не просто формальное выполнение требований законодательства, а создание жизненно важной системы, которая в критический момент может спасти десятки и сотни человеческих жизней. Современные системы ПДВ компании "Гранд-Климат" — это комплексные инженерные решения, сочетающие надежность, эффективность и соответствие всем нормативным требованиям. Профессиональный подход к проектированию, качественный монтаж с использованием сертифицированных материалов и оборудования, а также грамотное обслуживание обеспечивают бесперебойную работу системы на протяжении всего срока эксплуатации здания.
Инвестиции в качественную противодымную вентиляцию — это инвестиции в безопасность людей, сохранность имущества и репутацию объекта. Специалисты "Гранд-Климат" готовы обеспечить ваш объект надежной системой противодымной защиты с гарантией качества и полным сопровождением на всех этапах — от проектирования до регулярного технического обслуживания.
