Проектирование приточно-вытяжной вентиляции: создание сбалансированного воздухообмена для современных объектов
Проектирование приточно-вытяжной вентиляции (ПВВ) — это комплексный инженерный процесс по созданию полностью механической системы, которая обеспечивает не только удаление отработанного воздуха, но и организованную, управляемую подачу очищенного и подготовленного (нагретого/охлажденного) наружного воздуха. В отличие от естественных или гибридных систем, ПВВ гарантирует стабильный и прогнозируемый воздухообмен независимо от времени года, перепадов давления и температуры на улице. Это «золотой стандарт» для современных офисов, торговых центров, производств, бассейнов, а также для жилых объектов премиум-класса, где предъявляются высокие требования к качеству микроклимата и энергоэффективности.
Принцип работы и ключевые компоненты системы ПВВ

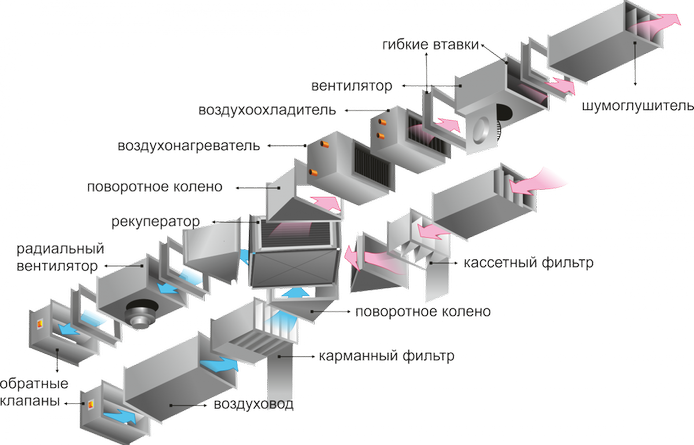

Ядром любой приточно-вытяжной системы является приточно-вытяжная установка (ПВУ). Она объединяет в одном корпусе или связке модулей:
- Приточный и вытяжной вентиляторы: Создают необходимое давление для движения воздуха по сети воздуховодов.
- Фильтры (приточные и вытяжные): Очищают воздух от пыли, аллергенов, запахов. Класс очистки подбирается под задачи (от G3-F7 для общего назначения до HEPA/угольных для спецобъектов).
- Рекуператор (теплообменник): Ключевой элемент для энергосбережения. Передает тепловую энергию от удаляемого вытяжного воздуха приточному, значительно снижая затраты на его нагрев зимой и охлаждение летом. Типы: пластинчатый (перекрестно-точный), роторный, с промежуточным теплоносителем.
- Калорифер (нагреватель) и охладитель: Доводят температуру приточного воздуха до заданных параметров после рекуператора. Бывают водяными (подключаются к системе ЦО или котлу) или электрическими.
- Шумоглушители: Снижают аэродинамический шум от вентиляторов и потока воздуха.
- Система автоматики и управления: Щит управления, датчики (температуры, давления, CO₂, влажности), регуляторы скорости вентиляторов, сервоприводы клапанов.
Этапы профессионального проектирования приточно-вытяжной системы
1. Разработка технического задания (ТЗ) и концепции
Начальный и самый важный этап, определяющий все дальнейшие решения. Инженеры «Гранд-Климат» совместно с заказчиком анализируют:
- Назначение и режим работы каждого помещения (офис, конференц-зал, спальня, кухня-ресторан, цех).
- Архитектурные и строительные планы, возможности для размещения оборудования (венткамер, потолочного пространства), прокладки магистральных воздуховодов.
- Требования к качеству воздуха (степень очистки, поддержание уровня CO₂ ниже 800-1000 ppm).
- Пожелания по энергоэффективности (тип и КПД рекуператора).
- Бюджетные рамки и требования к уровню шума (дБА).
2. Расчет воздухообмена и тепловых нагрузок
Производится по нормам (СП 60.13330.2020, СП 118.13330.2012, СанПиН) с учетом специфики объекта:
- По кратности: L = V * n (где V — объем помещения, n — нормативная кратность).
- По количеству людей: L = N * Lнорм (для офисов — 30-60 м³/ч на чел., в зависимости от активности).
- По выделениям вредностей: Для производств, кухонь, лабораторий.
- Расчет теплопритоков/теплопотерь: Определение мощности калорифера для нагрева приточного воздуха с уличной температуры (-26°С для Москвы) до температуры подачи (+18...+20°С) с учетом эффективности рекуператора.
Отдельно рассчитывается воздушный баланс. Для большинства помещений стремятся к его сбалансированности. В «грязных» зонах (кухни, санузлы, лаборатории) создают разрежение, а в «чистых» (операционные, чистые комнаты) — избыточное давление для предотвращения попадания загрязненного воздуха.
3. Выбор и расстановка оборудования, трассировка воздуховодов
На планах наносятся:
- Местоположение центральной ПВУ: Венткамера, технический этаж, кровля (крышные установки).
- Магистральные и разводящие воздуховоды: Подбирается сечение (круглое/прямоугольное) и материал (оцинковка, нержавейка, спирально-навивные). Основная задача — минимизировать сопротивление сети.
- Распределительные устройства: Воздухораспределители (решетки, диффузоры, плафоны), адаптеры, тройники, отводы.
- Запорно-регулирующая арматура: Воздушные клапаны (обратные, противопожарные, регулирующие), дроссель-клапаны для балансировки.
4. Аэродинамический расчет и подбор вентиляционного оборудования
Сердцевина проектирования. Рассчитываются потери давления на каждом участке сети (на трение и местные сопротивления). По суммарным потерям и общему расходу воздуха подбираются:
- Вентиляторы: Радиальные (центробежные) или осевые, с требуемыми характеристиками по производительности (м³/ч) и напору (Па). Предпочтение — вентиляторам с EC-двигателями (экономия энергии до 50%).
- Приточно-вытяжная установка: Выбирается готовая кассетная модель или составляется из отдельных модулей под расчетные параметры.
- Рекуператор: Подбирается по типу и эффективности (КПД 50-90%).
- Калорифер: Расчет мощности (кВт) по формуле Q = L * ρ * c * Δt / 3600, где Δt — разность температур до и после нагрева.
5. Разработка разделов рабочей документации
Итогом проектирования является полный комплект документов для монтажа:
- Планы размещения оборудования и воздуховодов.
- Аксонометрические схемы (развертки) систем.
- Чертежи обвязки оборудования, узлов прохода через конструкции.
- Схемы автоматического управления и диспетчеризации.
- Спецификация оборудования и материалов.
- Пояснительная записка с расчетами.
Особенности проектирования ПВВ для различных объектов
Коммерческая недвижимость (офисы, ТРЦ, гостиницы)
Акцент на энергоэффективность, низкий уровень шума, зонирование систем по режиму работы (торговые залы, рестораны, номера). Часто используется система VAV (Variable Air Volume) для экономии энергии.
Бассейны и СПА-комплексы
Ключевая задача — осушение воздуха и удаление агрессивных паров хлора/озона. Проектируется отдельная система с осушителем или специальной ПВУ с повышенной коррозионной стойкостью и рекуператором скрытого охлаждения (для конденсации влаги).
Производственные и складские помещения
Расчет ведется по выделениям тепла, влаги, пыли, вредных веществ. Применяются взрывозащищенные исполнения, местные отсосы, системы пылеудаления. Требуется строгое соблюдение ПБ и ППБ.
Элитное жилье (коттеджи, апартаменты)
Акцент на комфорт, бесшумность и интеграцию в умный дом. Используются компактные установки с высоким классом фильтрации и рекуперацией. Важен дизайн воздухораспределительных устройств.
Стоимость проектирования приточно-вытяжной вентиляции в Москве (компания «Гранд-Климат»)
Цена на проектные работы зависит от сложности системы, площади объекта, типа рекуперации и требований к автоматизации. В таблице представлены ориентировочные расценки для Москвы и области.
| Тип объекта / Работы | Площадь / Производительность системы | Стоимость проектирования, руб. | Сроки, раб.дн. |
|---|---|---|---|
| Офисное помещение (открытое пространство) | до 150 м², система до 2000 м³/ч | от 65 000 | 10-12 |
| Ресторан/кафе с кухней | зал до 100 м² + кухня, отдельная вытяжка зонта | от 90 000 | 12-15 |
| Коттедж с рекуперацией (базовая) | 200-300 м², система до 500 м³/ч | от 75 000 | 12-14 |
| Коттедж премиум (с охлаждением и увлажнением) | от 350 м², бассейн, система 800-1500 м³/ч | от 150 000 | 18-22 |
| Торговый зал (магазин, showroom) | 300-500 м², система 3000-5000 м³/ч | от 120 000 | 15-18 |
| Производственный цех/склад | до 1000 м², расчет по вредностям, местные отсосы | от 180 000 | 20-25 |
| Бассейн (крытый частный или коммерческий) | зеркало воды от 20 м², осушение, противокоррозионная защита | от 200 000 | 22-28 |
| Аудит и модернизация существующей системы ПВВ | Обследование, замеры, разработка проекта модернизации | от 45 000 | 7-10 |
Что входит в стоимость: Выезд инженера-проектировщика, разработка технического задания, все инженерные расчеты (воздухообмена, аэродинамики, тепловые), полный комплект рабочих чертежей (планы, аксонометрия, схемы), спецификация оборудования, пояснительная записка. Опционально: авторский надзор, помощь в подборе подрядчика на монтаж, сдача системы госорганам (для объектов, подлежащих экспертизе).
Преимущества заказа проектирования ПВВ в «Гранд-Климат»
- Экономия средств на этапе эксплуатации: Правильный расчет и подбор рекуператора с КПД до 90% окупает проект за 2-3 отопительных сезона.
- Гарантия работоспособности: Система, построенная по нашему проекту, будет сбалансирована, тиха и будет выдавать расчетные параметры воздуха.
- Снижение рисков при монтаже: Детальные чертежи и спецификации исключают ошибки «на месте» и дорогостоящие переделки.
- Комплексный подход: Мы проектируем систему «под ключ» — от воздухозаборной решетки до пульта управления, учитывая взаимодействие с другими инженерными системами (отопление, кондиционирование, электроснабжение).
- Соответствие всем нормам: Проекты проходят внутренний контроль и соответствуют актуальным СП, СанПиН и требованиям пожарной безопасности.
Заключение
Проектирование приточно-вытяжной вентиляции — это не расход, а стратегическая инвестиция. Она закладывает основу для энергоэффективного, надежного и комфортного климатического решения на десятилетия. Компания «Гранд-Климат» предлагает не просто формальное составление чертежей, а глубокую инженерную проработку, нацеленную на оптимальный результат для вашего конкретного объекта. Доверяя нам, вы получаете гарантированно рабочую систему, которая будет круглый год поддерживать идеальный микроклимат, экономя ваши деньги на оплате энергоресурсов.
