Проектирование приточной вентиляции: полное руководство для современных зданий
Проектирование приточной вентиляции — это фундаментальный процесс создания системы, которая обеспечивает постоянный приток свежего, очищенного и подготовленного воздуха в помещения. В отличие от естественного проветривания, механическая приточная система гарантирует стабильные параметры микроклимата независимо от внешних условий, сезона и расположения здания. Современные решения превращают простую подачу воздуха в интеллектуальный процесс климатического контроля, напрямую влияющий на здоровье людей, сохранность оборудования и энергоэффективность объекта.

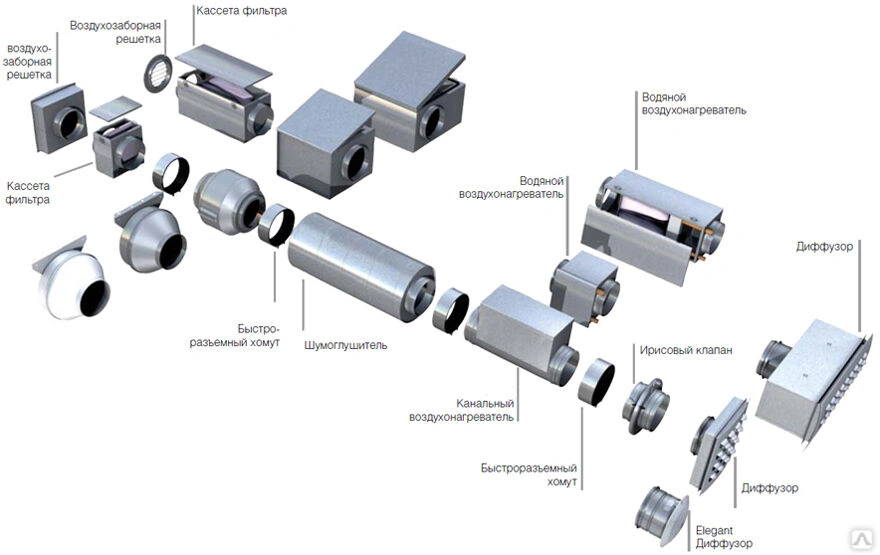

Архитектура современной приточной системы: ключевые компоненты
1. Воздухозаборное устройство
Это отправная точка системы, определяющая качество поступающего воздуха. Проектирование учитывает:
- Расположение на высоте не менее 2 метров от уровня земли для минимизации попадания пыли и выхлопных газов
- Защиту от атмосферных осадков и птиц с помощью решеток и козырьков
- Расстояние от вытяжных устройств (не менее 10 метров по горизонтали)
- Возможность сервисного обслуживания и замены фильтров
2. Система фильтрации многоступенчатой очистки
Современные стандарты предусматривают три уровня очистки:
- Фильтр грубой очистки (G3-G4): задерживает крупную пыль, пух, насекомых. Требует регулярной очистки или замены.
- Фильтр тонкой очистки (F5-F7): улавливает мелкодисперсную пыль, пыльцу, споры грибов. Особенно важен для аллергиков.
- Фильтр высокой эффективности (F9-HEPA): используется в медицинских учреждениях, лабораториях, чистых производствах. Задерживает частицы до 0.3 микрона.
Дополнительно могут устанавливаться угольные фильтры для удаления газов и запахов, фотокаталитические и плазменные очистители.
3. Теплообменное оборудование
Для подготовки воздуха к комфортной температуре используются:
- Электрические калориферы: просты в монтаже и управлении, но имеют высокое энергопотребление. Оптимальны для небольших систем.
- Водяные калориферы: подключаются к системе центрального отопления или отдельному котлу. Экономичны для объектов площадью от 500 м².
- Фреоновые нагреватели (тепловые насосы): обеспечивают как нагрев, так и охлаждение воздуха. Наиболее энергоэффективное решение.
4. Система охлаждения воздуха
В жаркий период года требуется охлаждение приточного воздуха:
- Фреоновое охлаждение: с помощью внутреннего и внешнего блоков, аналогичных сплит-системам
- Чиллер-фанкойлы: централизованное решение для крупных объектов
- Адиабатическое охлаждение: испарительное охлаждение с минимальным энергопотреблением
5. Рекуператоры и утилизаторы тепла
Современный тренд — обязательное включение рекуперации для экономии энергии:
- Пластинчатые рекуператоры: КПД 50-70%, не имеют движущихся частей, не допускают смешивания потоков
- Роторные рекуператоры: КПД 70-85%, позволяют регулировать уровень влажности
- Гликолевые рекуператоры: для объектов с разнесенными приточными и вытяжными системами
Ключевые принципы проектирования
Расчет воздухообмена
Проектирование начинается с определения требуемого количества воздуха:
- По количеству людей: 30-60 м³/час на человека в зависимости от типа помещения (офис, спортзал, ресторан)
- По кратности воздухообмена: 2-6 объемов помещения в час согласно СНиП 41-01-2003
- По компенсации вытяжки: приток должен составлять 80-90% от объема удаляемого воздуха
- По специфическим нормам: для кухонь, бассейнов, производственных цехов действуют специальные нормативы
Аэродинамический расчет
Определение оптимальных параметров сети воздуховодов:
- Скорость воздуха в магистральных воздуховодах: 4-6 м/с
- Скорость в ответвлениях: 2-4 м/с
- Скорость на выходе из решеток: 1-2 м/с для жилых помещений
- Расчет потерь давления на всех участках для правильного подбора вентилятора
Распределение воздуха
Критически важный этап для обеспечения комфорта:
- Приточные решетки располагаются в "чистых" зонах (жилые комнаты, рабочие кабинеты)
- Подача воздуха направляется в сторону вытяжных устройств
- Исключаются прямые потоки на места постоянного пребывания людей
- Для помещений большой высоты (атриумы, спортзалы) применяется вертикальный или наклонный поток
Шумоглушение
Проектирование включает меры по снижению шума:
- Установка гибких вставок между вентилятором и воздуховодом
- Применение шумоглушителей пластинчатого или трубчатого типа
- Ограничение скорости воздуха в воздуховодах
- Виброизоляция оборудования
Современные интеллектуальные системы управления
Автоматика превращает приточную систему в "умную" экосистему:
- Многофункциональные контроллеры: управляют всеми компонентами по заданным алгоритмам
- Датчики CO₂: регулируют производительность в зависимости от количества людей в помещении
- Датчики температуры и влажности: поддерживают заданные параметры микроклимата
- Удаленное управление: через мобильные приложения и веб-интерфейсы
- Интеграция с системами "Умный дом": совместная работа с отоплением, кондиционированием, освещением
- Мониторинг состояния фильтров: своевременное оповещение о необходимости обслуживания
Особенности проектирования для различных объектов
Жилые квартиры и дома
Акцент на компактность, бесшумность и простоту управления. Используются моноблочные приточные установки с рекуперацией, которые можно разместить на балконе, в санузле или под потолком. Особое внимание уделяется простоте обслуживания фильтров.
Офисные центры
Каскадные системы с зональным регулированием. Разделение на периметр здания (требует большего воздухообмена) и внутренние помещения. Обязательная система рекуперации для снижения эксплуатационных затрат.
Торговые комплексы
Учет пиковых нагрузок в выходные дни и праздники. Отдельные системы для торговых залов, складских помещений и административных зон. Специальные режимы для ночного времени.
Образовательные учреждения
Повышенные требования к качеству воздуха и энергоэффективности. Системы с датчиками CO₂, которые увеличивают производительность во время уроков. Обязательная бактерицидная обработка воздуха в медицинских кабинетах.
Стоимость проектирования приточной вентиляции в Москве (компания «Гранд-Климат»)
Ценообразование зависит от сложности объекта, требуемого функционала и уровня детализации проекта. Все цены включают выезд инженера, разработку технического задания, полный комплект чертежей и спецификаций.
| Тип объекта / Объем работ | Производительность, м³/ч | Стоимость проекта, руб. | Сроки, раб.дн. |
|---|---|---|---|
| Проект приточной системы для квартиры (с рекуперацией) | 150-300 | от 35 000 | 5-7 |
| Проект приточной вентиляции коттеджа до 300 м² | 300-600 | от 60 000 | 7-10 |
| Проект приточно-вытяжной системы с рекуперацией для офиса | 1 000-3 000 | от 120 000 | 12-15 |
| Комплексный проект (приток, вытяжка, рекуперация, охлаждение) для ресторана | 3 000-6 000 | от 180 000 | 15-20 |
| Проект центральной приточной установки для бизнес-центра (с ЧПУ) | свыше 10 000 | от 300 000 | 20-30 |
| Проект с CFD-моделированием воздушных потоков | любая | +50% к базовой стоимости | +5-7 дней |
Важно: В базовую стоимость не включены дополнительные услуги: согласование проекта в надзорных органах, авторский надзор за монтажом, пуско-наладочные работы. На все проектные решения предоставляется гарантия 5 лет, включая бесплатные корректировки в течение первого года эксплуатации.
Экономическая эффективность и окупаемость
Современные приточные системы с рекуперацией окупаются за 3-5 лет за счет:
- Снижения затрат на отопление на 40-60%
- Уменьшения нагрузки на системы кондиционирования
- Повышения производительности труда в офисах на 10-15%
- Снижения заболеваемости в коллективах
- Увеличения срока службы мебели и отделочных материалов
Заключение
Профессиональное проектирование приточной вентиляции — это не просто инженерная задача, а создание здоровой, комфортной и энергоэффективной среды для жизни и работы. Современные технологии позволяют интегрировать систему в единый климатический комплекс, управляемый с одного пульта или даже голосовыми командами. Компания «Гранд-Климат» предлагает комплексный подход: от анализа исходных данных и выбора оптимального оборудования до реализации проекта «под ключ» с гарантией качества. Инвестиции в правильно спроектированную приточную вентиляцию возвращаются многократно через улучшение качества жизни, здоровья и работоспособности людей.
