Проектирование противодымной вентиляции: инженерная защита жизни и имущества
Проектирование противодымной вентиляции — это специализированный раздел инженерного проектирования, направленный на создание систем, которые обеспечивают безопасную эвакуацию людей, защиту имущества и работу пожарных расчетов при возникновении пожара. В отличие от обычной вентиляции, противодымные системы проектируются с учетом экстремальных температурных режимов, агрессивной среды продуктов горения и строгих требований нормативных документов.
Физико-химические основы дымоудаления
При проектировании противодымной вентиляции необходимо понимать физику распространения дыма. Дым при пожаре представляет собой сложную смесь:
- Газы продуктов горения (CO, CO₂, HCN, HCl и др.) — токсичные компоненты
- Твердые частицы (сажа, пепел) — снижают видимость и содержат канцерогены
- Пары воды — образуются при горении материалов с высокой влажностью
- Аэрозоли — мельчайшие капли жидкостей и смол
Температура дыма в очаге пожара может достигать 800-1000°C, а скорость распространения по коридорам и шахтам — 2-4 м/с. Противодымная вентиляция должна эффективно работать именно в таких экстремальных условиях.
Нормативная база проектирования
Проектирование противодымной вентиляции в России регламентируется комплексом нормативных документов:
- Федеральный закон №123-ФЗ "Технический регламент о требованиях пожарной безопасности"
- СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности"
- СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха"
- ГОСТ Р 53300-2009 "Противодымная защита зданий и сооружений"
- Своды правил по эвакуации и обеспечению безопасности людей
Принципы проектирования противодымной вентиляции
1. Зонирование помещений по пожарной опасности
При проектировании выделяются следующие зоны:
- Пожароопасные помещения — где наиболее вероятно возникновение пожара (технические помещения, склады, кухни)
- Пути эвакуации — коридоры, лестничные клетки, холлы, вестибюли
- Безопасные зоны — где люди могут находиться во время пожара (наружные площадки, смежные пожарные отсеки)
- Зоны работы пожарных — специально предусмотренные помещения для развертывания сил МЧС
2. Расчет параметров дымоудаления
Ключевые расчетные параметры при проектировании:
| Параметр | Нормативное значение | Методика расчета |
|---|---|---|
| Расход дыма | По площади помещения | 1 м³/(с·м²) для помещений до 1600 м², 0.7 м³/(с·м²) для помещений свыше 1600 м² |
| Скорость воздуха в дымовом клапане | 15-20 м/с | Исходя из расхода дыма и площади сечения клапана |
| Температура удаляемого дыма | 600°C | Для расчетов оборудования, в реальности может достигать 1000°C |
| Время срабатывания системы | ≤ 60 секунд | От момента получения сигнала до выхода на рабочий режим |

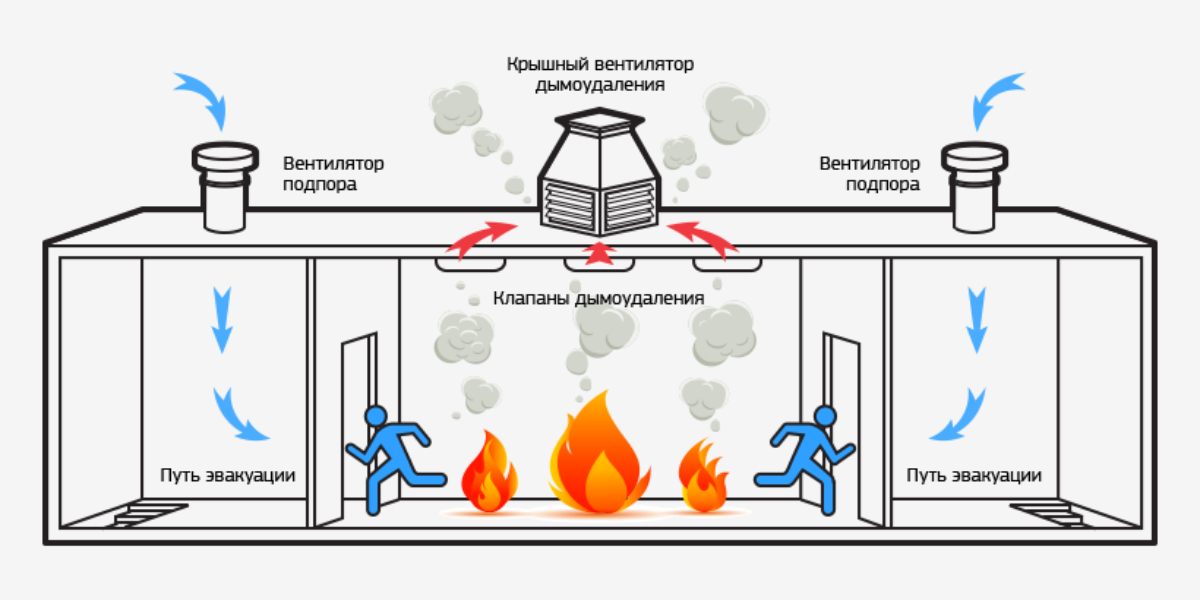

3. Создание избыточного давления в безопасных зонах
При проектировании противодымной вентиляции обязательно предусматривается система подпора воздуха, которая создает избыточное давление в:
- Лестничных клетках — не менее 20 Па относительно примыкающих помещений
- Лифтовых шахтах — для предотвращения задымления при эвакуации
- Тамбур-шлюзах — в помещениях категорий А и Б по взрывопожарной опасности
- Путь эвакуации — коридоры и холлы на путях движения людей к выходам
Компоненты системы противодымной вентиляции
1. Дымоприемные устройства
При проектировании выбираются и рассчитываются:
- Дымовые клапаны — нормально закрытые, с электромагнитным или электромеханическим приводом
- Дымовые люки — для удаления дыма через кровлю, с автоматическим открыванием
- Дымовые шахты — вертикальные каналы из негорючих материалов
- Воздуховоды дымоудаления — из черной стали толщиной не менее 1 мм с огнезащитой
2. Вентиляторы дымоудаления
При проектировании учитываются специальные требования к оборудованию:
- Термостойкость — работа при температуре 400-600°C в течение 2 часов
- Взрывозащищенное исполнение — для помещений категорий А и Б
- Отдельная электрическая сеть — питание по категории I по надежности
- Дублирование систем управления — автоматическое и ручное включение
3. Системы управления и автоматики
Проектирование систем управления включает:
- Пожарные извещатели — дымовые, тепловые, комбинированные
- Приборы приемно-контрольные — для обработки сигналов и управления оборудованием
- Резервирование питания — источники бесперебойного питания, дизель-генераторы
- Диспетчеризацию — вывод информации на пульт охраны или в систему "Умный дом"
Особенности проектирования для различных типов зданий
1. Многоэтажные жилые дома
При проектировании противодымной вентиляции для жилых зданий:
- Удаление дыма из коридоров при пожаре в квартире
- Подпор воздуха в лифтовых холлах и лестничных клетках
- Автоматическое открывание оконных проемов в общих коридорах
- Интеграция с системой оповещения и управления эвакуацией
2. Торговые и развлекательные центры
Особенности проектирования для торговых комплексов:
- Зонирование по пожарным отсекам площадью не более 5000 м²
- Дымоудаление из атриумов и пассажей высотой более 15 метров
- Создание бездымных зон вокруг эскалаторов и лифтов
- Координация работы систем дымоудаления и спринклерного пожаротушения
3. Подземные паркинги и тоннели
Специфика проектирования для подземных сооружений:
- Принудительное дымоудаление через специальные шахты
- Системы подпора воздуха в эвакуационных выходах
- Проектирование дымовых экранов для локализации задымления
- Теплостойкие материалы воздуховодов и огнезащита несущих конструкций
Стоимость проектирования противодымной вентиляции в Москве
Компания «Гранд-Климат» предлагает профессиональное проектирование противодымной вентиляции с учетом всех нормативных требований. Стоимость работ зависит от сложности объекта, его назначения и необходимости согласований.
| Тип объекта / Услуга | Стоимость, руб. | Состав проектных работ |
|---|---|---|
| Жилой дом до 10 этажей | от 120 000 | Расчет дымоудаления из коридоров, подпор лестничных клеток, схемы управления |
| Офисный центр до 3000 м² | от 180 000 | Зональное дымоудаление, подпор лифтовых шахт, интеграция с СОУЭ |
| Торговый центр до 5000 м² | от 250 000 | Дымоудаление из атриумов, расчет по пожарным отсекам, тепловые расчеты |
| Подземный паркинг до 100 машин | от 150 000 | Принудительное дымоудаление, дымовые экраны, подпор эвакуационных выходов |
| Производственное здание | от 220 000 | Расчет по категориям помещений, взрывозащищенные решения, местные отсосы |
| Раздел ПДВ для экспертизы | от 90 000 | Полный пакет документов по ГОСТ для согласования в МЧС и Мосгосэкспертизе |
| Аудит существующей системы | от 45 000 | Обследование, проверка соответствия нормам, рекомендации по модернизации |
Инновации в проектировании противодымной вентиляции
Современные тенденции в проектировании включают:
- Компьютерное моделирование распространения дыма (CFD-расчеты) для оптимизации систем
- Интеллектуальные системы управления с адаптацией к реальным условиям пожара
- Материалы с улучшенной огнестойкостью для воздуховодов и оборудования
- Интеграция с BIM-технологиями для координации всех инженерных систем
- Системы мониторинга состояния оборудования с прогнозированием отказов
Ошибки при проектировании и их последствия
Частые ошибки при проектировании противодымной вентиляции:
- Недостаточный расход дымоудаления — приводит к быстрому задымлению путей эвакуации
- Неправильное размещение дымоприемных устройств — образование "мертвых зон" без удаления дыма
- Отсутствие резервирования систем управления — отказ автоматики при пожаре
- Неучет взаимного влияния систем — конфликт дымоудаления и автоматического пожаротушения
- Экономия на огнезащите воздуховодов — разрушение системы в первые минуты пожара
Заключение
Проектирование противодымной вентиляции — это ответственная инженерная задача, от качества выполнения которой зависят человеческие жизни. Компания «Гранд-Климат» обладает необходимым опытом, квалификацией и техническими возможностями для проектирования эффективных систем дымоудаления любой сложности. Наши специалисты учитывают все нюансы нормативных требований, особенности конкретного объекта и современные тенденции в области пожарной безопасности.
Правильно спроектированная противодымная вентиляция — это не просто формальное соблюдение норм, а реальная защита людей и имущества в случае чрезвычайной ситуации. Инвестиции в качественное проектирование окупаются сохранением жизни и здоровья людей, что является самой высокой ценностью.
