Проектирование вентиляции бассейнов: баланс влажности, комфорта и энергоэффективности
Проектирование вентиляции бассейнов представляет собой одну из наиболее сложных инженерных задач в области климатизации помещений. Специфика заключается в необходимости одновременного решения трех ключевых проблем: удаления избыточной влаги, поддержания комфортной температуры и обеспечения высокого качества воздуха. Непрофессионально спроектированная система приводит к образованию конденсата, коррозии конструкций, размножению плесени и дискомфорту посетителей.
Физические основы влаговыделений в бассейнах
В процессе проектирования вентиляции бассейнов инженеры рассчитывают влаговыделения, которые происходят из нескольких источников:
- Испарение с поверхности воды — основной источник влаги (до 85% от общего количества)
- Дыхание и испарение с кожи людей — зависит от количества посетителей и их активности
- Испарение с мокрых поверхностей — обходные дорожки, душевые, раздевалки
- Технологические процессы — работа саун, парных, гидромассажных зон
Интенсивность испарения рассчитывается по формуле W = ε × F × (Pнас - Pвозд), где:
ε — коэффициент испарения (кг/м²·ч·Па)
F — площадь зеркала воды (м²)
Pнас — давление насыщенного водяного пара при температуре воды (Па)
Pвозд — парциальное давление водяного пара в воздухе помещения (Па)
Ключевые параметры микроклимата бассейнов
При проектировании вентиляции бассейнов необходимо обеспечить следующие параметры воздуха:
| Параметр | Нормативное значение | Примечание |
|---|---|---|
| Температура воздуха | 28-30°C | На 1-2°C выше температуры воды для минимизации испарений |
| Температура воды | 26-28°C | Для спортивных бассейнов 24-26°C, для детских 30-32°C |
| Относительная влажность | 50-60% | Критический параметр для предотвращения конденсации |
| Скорость движения воздуха | ≤ 0.2 м/с | Для исключения сквозняков и ощущения дискомфорта |
| Воздухообмен по наружному воздуху | 80 м³/ч на человека | Минимальное значение для удаления запахов хлора |
Принципы проектирования вентиляции бассейнов
1. Приточно-вытяжная система с осушением
Современное проектирование вентиляции бассейнов базируется на комбинированной системе:
- Приточная установка с подогревом и фильтрацией наружного воздуха
- Вытяжная система с удалением влажного и загрязненного воздуха
- Осушитель воздуха — ключевой элемент для контроля влажности
- Система рециркуляции — для энергосбережения в периоды низкой нагрузки

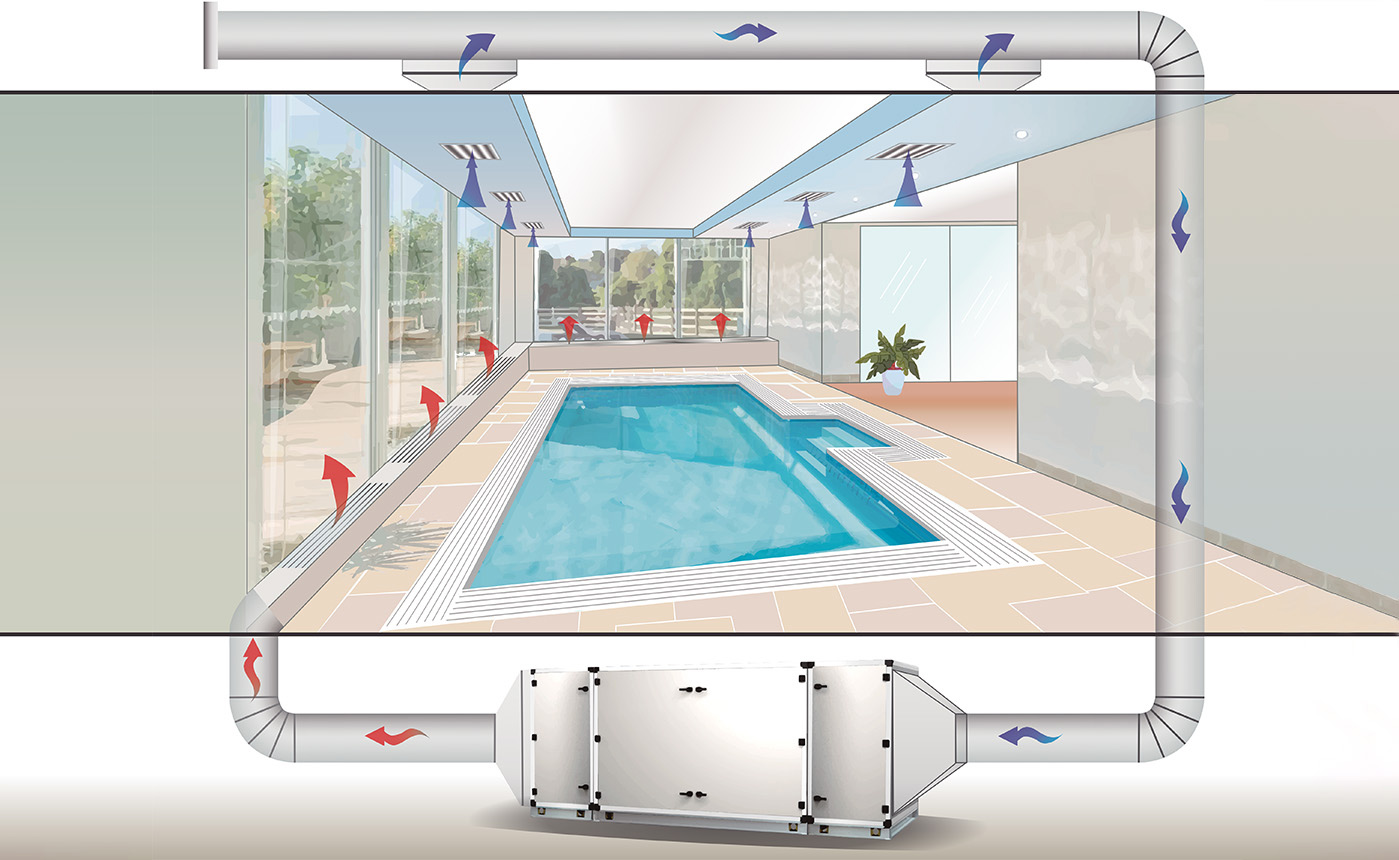

2. Зональный подход к воздухораспределению
При проектировании вентиляции бассейнов помещения разделяются на зоны:
- Зона бассейна — подача воздуха вдоль остекления для создания тепловой завесы
- Обходные дорожки — локальный отсос влажного воздуха с мокрых поверхностей
- Трибуны и зоны отдыха — комфортные параметры для зрителей и отдыхающих
- Технические помещения — отдельная вентиляция для оборудования и химводоподготовки
3. Защита от конденсата на остеклении
Одна из главных задач при проектировании вентиляции бассейнов — предотвращение выпадения конденсата на окнах и витражах. Решения включают:
- Подачу подогретого воздуха вдоль остекления — создание восходящего теплового потока
- Использование стеклопакетов с подогревом — электрический или водяной обогрев
- Применение низкоэмиссионных стекол — с селективным покрытием для уменьшения теплопотерь
- Организацию воздушной прослойки — между внутренним и наружным остеклением
Системы осушения в проектировании вентиляции бассейнов
При проектировании вентиляции бассейнов применяются три основных типа осушителей:
1. Конденсационные (холодильные) осушители
Принцип работы основан на охлаждении воздуха ниже точки росы с последующей конденсацией влаги:
- Производительность: от 20 до 300 л/сутки
- Энергоэффективность: 2-4 кВт·ч на 1 литр удаленной влаги
- Преимущества: высокая эффективность при влажности выше 40%
- Недостатки: выделение тепла, необходимость отвода конденсата
2. Адсорбционные осушители
Используют свойство сорбентов поглощать влагу из воздуха:
- Производительность: от 50 до 1000 л/сутки
- Энергоэффективность: 0.8-1.5 кВт·ч на 1 литр удаленной влаги
- Преимущества: работа при низких температурах, высокая точность поддержания влажности
- Недостатки: необходимость регенерации сорбента, более высокая стоимость
3. Комбинированные системы с рекуперацией тепла
Современное решение при проектировании вентиляции бассейнов:
- Тепловой насос — использует тепло конденсации для подогрева воды в бассейне
- Рекуперация тепла вытяжного воздуха — КПД до 85%
- Каскадные системы — последовательное подключение нескольких осушителей
- Интеллектуальное управление — автоматическое переключение режимов работы
Особенности проектирования для различных типов бассейнов
1. Частные бассейны в коттеджах
При проектировании вентиляции частных бассейнов учитывается:
- Компактность оборудования — ограниченное пространство технических помещений
- Низкий уровень шума — бассейн часто расположен рядом с жилыми комнатами
- Простота управления — интуитивно понятный интерфейс для пользователей
- Энергоэффективность — минимизация эксплуатационных расходов
2. Спортивные бассейны и аквапарки
Специфика проектирования вентиляции для спортивных объектов:
- Высокие нагрузки — одновременное присутствие большого количества людей
- Разделение зон — разные параметры для чаши бассейна, трибун, раздевалок
- Стойкость к химическим воздействиям — агрессивная среда из-за хлорирования воды
- Резервирование систем — бесперебойная работа во время соревнований
3. Лечебно-реабилитационные бассейны
Требования при проектировании вентиляции медицинских бассейнов:
- Особые параметры микроклимата — для пациентов с заболеваниями дыхательной системы
- Гипоаллергенность — многоступенчатая фильтрация воздуха
- Бесшумность работы — создание терапевтической атмосферы
- Легкая дезинфекция — доступность всех элементов для санитарной обработки
Стоимость проектирования вентиляции бассейнов в Москве
Компания «Гранд-Климат» предлагает профессиональное проектирование вентиляции бассейнов с учетом всех технических особенностей и нормативных требований. Стоимость зависит от площади зеркала воды, типа бассейна, сложности архитектурных решений и требований заказчика.
| Тип бассейна / Услуга | Стоимость, руб. | Состав проектных работ |
|---|---|---|
| Частный бассейн до 30 м² | от 75 000 | Расчет влаговыделений, подбор осушителя, схема воздухораспределения |
| Крытый бассейн 50-100 м² | от 120 000 | Приточно-вытяжная система с осушением, тепловая завеса остекления |
| Спортивный бассейн 100-250 м² | от 180 000 | Зональное проектирование, расчет по пиковым нагрузкам, акустика |
| Аквапарк, развлекательный комплекс | от 250 000 | Комплексное решение с учетом горок, аттракционов, разных зон влажности |
| Лечебный бассейн при медцентре | от 140 000 | Проектирование по СанПиН, гипоаллергенная вентиляция, бесшумность |
| Бассейн с панорамным остеклением | от 160 000 | Расчет противоконденсатной защиты, тепловые завесы, подогрев стекол |
| Комплекс SPA с сауной и хамамом | от 200 000 | Согласование разных климатических зон, управление перепадом давления |
Энергосберегающие технологии в проектировании
Современное проектирование вентиляции бассейнов включает энергоэффективные решения:
- Рекуперация тепла вытяжного воздуха — пластинчатые, роторные или гликолевые рекуператоры
- Тепловые насосы для осушения — утилизация тепла конденсации для подогрева воды
- Солнечные коллекторы — для предварительного подогрева приточного воздуха или воды
- Каскадное управление оборудованием — поэтапное включение осушителей по мере роста нагрузки
- Системы рециркуляции с переменным расходом — адаптация к реальной заполняемости бассейна
Типичные ошибки при проектировании и их последствия
Распространенные ошибки при проектировании вентиляции бассейнов:
- Недостаточная производительность осушителя — постоянная высокая влажность, конденсат на конструкциях
- Неправильное расположение приточных и вытяжных устройств — сквозняки над поверхностью воды
- Отсутствие защиты от коррозии — быстрое разрушение металлических конструкций и оборудования
- Неучет теплопотерь через остекление — холодные поверхности и дискомфорт посетителей
- Экономия на автоматике — ручное управление не обеспечивает поддержание стабильных параметров
Заключение
Проектирование вентиляции бассейнов требует комплексного подхода, учитывающего физические процессы влагообмена, архитектурные особенности помещения и требования комфорта посетителей. Компания «Гранд-Климат» обладает многолетним опытом проектирования вентиляционных систем для бассейнов любого типа и сложности. Наши специалисты используют современное программное обеспечение для расчетов, подбирают оптимальное оборудование и разрабатывают энергоэффективные решения.
Правильно спроектированная вентиляция бассейна — это гарантия долговечности строительных конструкций, комфортного микроклимата для посетителей и экономии энергоресурсов. Инвестиции в качественное проектирование окупаются снижением эксплуатационных расходов и отсутствием проблем с конденсатом и плесенью в течение всего срока службы бассейна.
