Проектирование вентиляции общественного питания

Проектирование вентиляции общественного питания: создание безопасной и комфортной среды для гостей и персонала

Проектирование вентиляции общественного питания — это комплексный инженерный процесс, направленный на создание эффективных систем воздухообмена в ресторанах, кафе, столовых, барах и других заведениях пищевой индустрии. Особенность таких объектов заключается в необходимости одновременного решения нескольких задач: удаление избыточного тепла, влаги, запахов и продуктов горения, обеспечение комфортных условий для посетителей, соблюдение строгих санитарно-гигиенических требований и создание энергоэффективных решений. Правильно спроектированная вентиляция — это не только требование законодательства, но и ключевой фактор успеха заведения общественного питания.

Специфические требования к вентиляции объектов общепита

Заведения общественного питания предъявляют уникальные требования к системам вентиляции, обусловленные особенностями технологических процессов:

• Интенсивные тепловыделения — от плит, духовых шкафов, фритюрниц, грилей (до 15-25 кВт на одно рабочее место)
• Значительные влаговыделения — от кипящих котлов, мойки посуды, процессов приготовления пищи
• Образование запахов — необходимость их эффективного удаления из обеденной зоны
• Выделение продуктов горения — CO, CO₂, альдегиды, акролеин от газового оборудования
• Строгие санитарные требования — предотвращение перетекания воздуха из производственных в обеденные зоны
• Эстетические требования — скрытое размещение оборудования, бесшумная работа

Нормативная база для проектирования вентиляции общественного питания

Проектирование вентиляции для объектов общепита в Москве регулируется следующими документами:

• СП 60.13330.2020 — Отопление, вентиляция и кондиционирование воздуха
• СП 2.3.6.3668-20 — Санитарно-эпидемиологические требования к организациям общественного питания
• СанПиН 2.3.6.1079-01 — Санитарно-эпидемиологические требования к организациям общественного питания
• СП 7.13130.2013 — Требования пожарной безопасности к системам вентиляции
• МГСН 4.14-98 — Предприятия общественного питания (для Москвы)
• Ведомственные нормы — требования торговых центров, требования арендодателей

Зонирование помещений и требования к воздухообмену

1. Производственные помещения (кухня, моечная, заготовочные цеха)

Зоны с наиболее интенсивными выделениями вредностей:

• Кратность воздухообмена: 10-15 раз в час по вытяжке
• Соотношение притока/вытяжки: 80-90% (создание разряжения для предотвращения распространения запахов)
• Температура: не более +26°C у рабочих мест в теплый период
• Относительная влажность: не более 60-65%
• Скорость движения воздуха: 0,2-0,5 м/с
• Особенности: обязательное устройство местных отсосов над всем тепловым оборудованием

2. Обеденные залы и банкетные помещения

Зоны пребывания посетителей с требованиями к комфорту:

• Кратность воздухообмена: 4-6 раз в час
• Соотношение притока/вытяжки: 100% (сбалансированная система)
• Температура: +20...+24°C в зависимости от сезона
• Относительная влажность: 40-60%
• Скорость движения воздуха: не более 0,2 м/с
• Концентрация CO₂: не более 800-1000 ppm
• Особенности: бесшумная работа, равномерное распределение воздуха, отсутствие сквозняков

3. Вспомогательные помещения (склады, гардеробы, администрация)

• Кратность воздухообмена: 1-3 раза в час
• Температура: +16...+20°C
• Особенности: отдельные системы или ответвления от основных

Расчетные параметры для различных типов заведений общепита

Тип заведения / Помещение	Вытяжка, м³/ч на 1 м²	Приток, м³/ч на 1 м²	Особые требования
Ресторан (кухня)	90-120	70-100	Многоступенчатая очистка, жироулавливатели, шумопоглощение
Кафе быстрого питания	100-130	80-110	Интенсивная вытяжка от фритюрниц, мощные системы очистки
Столовая/буфет	70-90	60-80	Разделение потоков для раздачи и приготовления пищи
Бар/кофейня	60-80	50-70	Удаление табачного дыма (для курящих залов), запахов алкоголя
Кондитерский цех	50-70	40-60	Контроль влажности для теста, удаление мучной пыли
Моечная кухонной посуды	80-100	60-80	Интенсивное удаление пара, противоконденсатная защита
Обеденный зал	20-30	20-30	Равномерное распределение, подача в верхнюю зону, вытяжка снизу

Ключевые системы вентиляции для объектов общественного питания

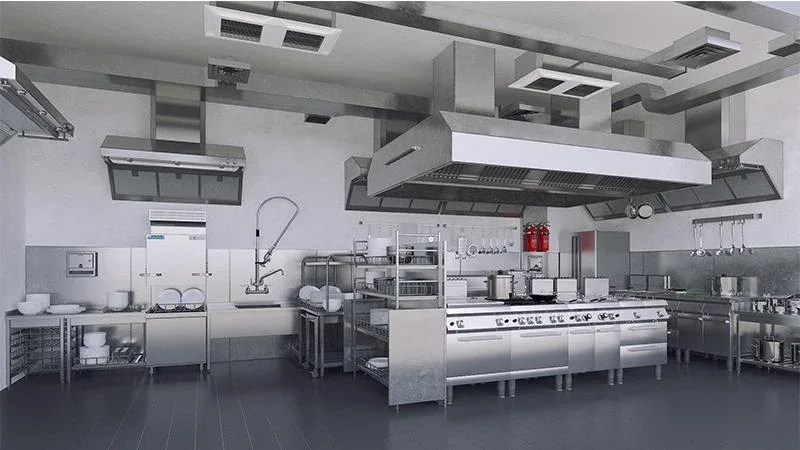

1. Местные вытяжные системы (зонты, отсосы)

Обязательный элемент над всем тепловым оборудованием:

• Вытяжные зонты — навесные или островные, с жироулавливающими фильтрами
• Производительность: 1500-4500 м³/ч на 1 метр длины зонта
• Скорость в сечении зонта: 0,5-1,0 м/с
• Материалы: нержавеющая сталь AISI 304/430, оцинкованная сталь с полимерным покрытием
• Оснащение: капельники, поддон для сбора конденсата, система пожаротушения
• Типы фильтров: лабиринтные, сетчатые, центробежные, угольные (для удаления запахов)

2. Общеобменная приточно-вытяжная вентиляция

Балансировка воздушных потоков во всем помещении:

• Приточные установки — с фильтрацией, подогревом/охлаждением, увлажнением
• Вытяжные системы — отдельные для разных зон (кухня, зал, санузлы)
• Воздуховоды — круглые или прямоугольные, из оцинкованной стали с антимикробным покрытием
• Распределительные устройства — решетки, диффузоры, анемостаты с регулируемым расходом
• Особенности: раздельные системы для кухни и зала, создание дисбаланса в пользу вытяжки на кухне

3. Системы дымоудаления и противодымной вентиляции

Обязательны для залов площадью более 200 м² и кухонь с газовым оборудованием:

• Естественное дымоудаление — через автоматически открывающиеся фрамуги и люки
• Механическое дымоудаление — крышные вентиляторы с огнестойкостью EI 60-90
• Подпор воздуха — в лифтовые холлы, лестничные клетки, эвакуационные пути
• Огнезадерживающие клапаны — с автоматическим закрытием при пожаре

Специальное оборудование для общепита

1. Жироулавливающие установки

• Многоступенчатая фильтрация — механическая, центробежная, электростатическая
• Эффективность улавливания: 90-98% для частиц от 0,3 мкм
• Материалы — нержавеющая сталь, легкоочищаемые поверхности
• Автоматическая мойка — системы CIP (Cleaning In Place) для промышленных кухонь
• Требования — ежедневная очистка фильтров, ежеквартальное техническое обслуживание

2. Очистные установки для удаления запахов

• Угольные фильтры — с активированным углем из кокосовой скорлупы или каменного угля
• Плазменная очистка — ионизация воздуха с последующей нейтрализацией запахов
• Фотокаталитические системы — УФ-лампы с катализатором TiO₂
• Химические скрубберы — для крупных ресторанов и пищевых производств
• Озонирование — с последующей нейтрализацией остаточного озона

3. Теплоутилизационные установки

Для снижения энергопотребления и эксплуатационных затрат:

• Пластинчатые рекуператоры — КПД 50-70%, не подходят для жирного воздуха
• Роторные рекуператоры — КПД 70-85%, с системой самоочистки
• Гликолевые рекуператоры — КПД 45-60%, возможность разнесения притока и вытяжки
• Тепловые насосы — утилизация тепла вытяжного воздуха для нагрева воды
• Экономический эффект: снижение затрат на отопление на 30-50%

Этапы проектирования вентиляции для общественного питания

1. Предпроектное обследование и анализ

• Изучение архитектурных планов — расположение помещений, высота потолков, наличие подвесных конструкций
• Анализ технологического задания — перечень оборудования, режим работы, количество посадочных мест
• Определение расчетных параметров — на основе нормативов и пожеланий заказчика
• Выявление особенностей объекта — расположение в жилом здании, торговом центре, отдельно стоящем здании
• Координация со смежными разделами — электроснабжение, водоснабжение, канализация, кондиционирование

2. Теплотехнические и аэродинамические расчеты

• Расчет тепловыделений — от оборудования, людей, освещения, солнечной радиации
• Расчет влаговыделений — от процессов приготовления, мойки, людей
• Расчет газовыделений — CO, CO₂, запахи
• Определение воздухообмена — по кратности, по вредным выделениям, по людям
• Аэродинамический расчет — подбор сечений воздуховодов, определение потерь давления
• Акустический расчет — обеспечение допустимого уровня шума в обеденных залах

3. Разработка рабочей документации

• Принципиальные схемы систем — с указанием основного оборудования и регулирующих устройств
• Планы размещения оборудования — с привязками к строительным конструкциям
• Аксонометрические схемы — пространственное изображение систем воздуховодов
• Чертежи узлов и деталей — крепления, проходы через конструкции, обвязка оборудования
• Спецификации оборудования и материалов — с указанием производителей и технических характеристик
• Пояснительная записка — обоснование принятых решений, расчеты, инструкции по эксплуатации

Стоимость проектирования вентиляции общественного питания в Москве от компании Гранд-Климат

Компания "Гранд-Климат" специализируется на проектировании вентиляции для объектов общественного питания с 2010 года. Мы разработали более 150 проектов для ресторанов, кафе, столовых, баров и пищевых производств различного уровня — от кофеен площадью 50 м² до ресторанных комплексов на 1000+ посадочных мест.

Тип заведения / Площадь	Стоимость проекта, руб.	Состав проектной документации
Кофейня/буфет до 100 м²	от 60 000	Расчет воздухообмена, схема местных отсосов, план общеобменной вентиляции, спецификация оборудования.
Кафе 100-200 м²	от 90 000	Раздельные системы для кухни и зала, расчет тепловыделений, аксонометрические схемы, подбор фильтров.
Ресторан 200-400 м²	от 140 000	Полный комплекс расчетов, многоступенчатая очистка, противодымная вентиляция, акустический расчет.
Ресторан 400-700 м²	от 200 000	Зонирование систем, рекуперация тепла, автоматическое управление, интеграция с кондиционированием.
Столовая/фудкорт 300-600 м²	от 160 000	Проектирование для нескольких кухонь, централизованная система очистки, расчет пиковых нагрузок.
Бар/паб 150-300 м²	от 110 000	Удаление табачного дыма, угольная фильтрация, система подачи свежего воздуха в зону курения.
Кондитерский цех/пекарня	от 130 000	Контроль влажности, удаление мучной пыли, отдельная вентиляция для бродильных камер.
Проект для согласования в Роспотребнадзоре	от 80 000	Полный комплект документов для санитарно-эпидемиологического заключения с учетом всех требований СанПиН.

Последствия ошибок в проектировании вентиляции общепита

Неправильно спроектированная система вентиляции может привести к серьезным проблемам:

• Распространение запахов — из кухни в обеденный зал, в смежные помещения, на улицу
• Дискомфорт для посетителей — сквозняки, шум, духота, что приводит к снижению посещаемости
• Нарушение условий труда — повышенная температура и влажность на рабочих местах поваров
• Претензии контролирующих органов — штрафы от Роспотребнадзора, МЧС, запрет деятельности
• Высокие эксплуатационные расходы — перерасход электроэнергии, частые поломки оборудования
• Пожарная опасность — накопление жировых отложений в воздуховодах
• Порча отделки и оборудования — конденсат, коррозия, плесень

Преимущества профессионального проектирования от Гранд-Климат

Заказывая проектирование вентиляции для объекта общественного питания в нашей компании, вы получаете:

• Опыт более 150 реализованных проектов — от небольших кафе до ресторанных сетей
• Комплексные решения — вентиляция, кондиционирование, отопление, дымоудаление
• Соблюдение всех нормативов — гарантия прохождения проверок Роспотребнадзора и МЧС
• Энергоэффективные решения — рекуперация тепла, адаптивное управление, снижение затрат
• Техническое сопровождение — помощь на всех этапах: от проекта до ввода в эксплуатацию
• Гарантийные обязательства — на проектные решения и рекомендуемое оборудование
• Сервисное обслуживание — регулярная очистка и техническое обслуживание систем

Заключение

Проектирование вентиляции общественного питания — это сложная инженерная задача, требующая глубоких знаний технологических процессов, нормативной базы и современных систем вентиляции. Правильно спроектированная система — это не только обязательное требование законодательства, но и важнейший компонент успешной работы заведения. Она обеспечивает комфортные условия для посетителей, безопасные и здоровые условия труда для персонала, сохранность отделки и оборудования, а также экономию энергоресурсов.

Компания "Гранд-Климат" предлагает профессиональные услуги по проектированию вентиляции для всех типов объектов общественного питания в Москве и Московской области. Наши специалисты разработают оптимальное техническое решение, которое будет соответствовать вашим задачам, бюджету и всем нормативным требованиям. Обращайтесь к нам — и мы создадим для вашего заведения эффективную, надежную и экономичную систему вентиляции, которая будет работать на ваш успех и репутацию.
