Проектирование вентиляции промышленных цехов: полное руководство от экспертов

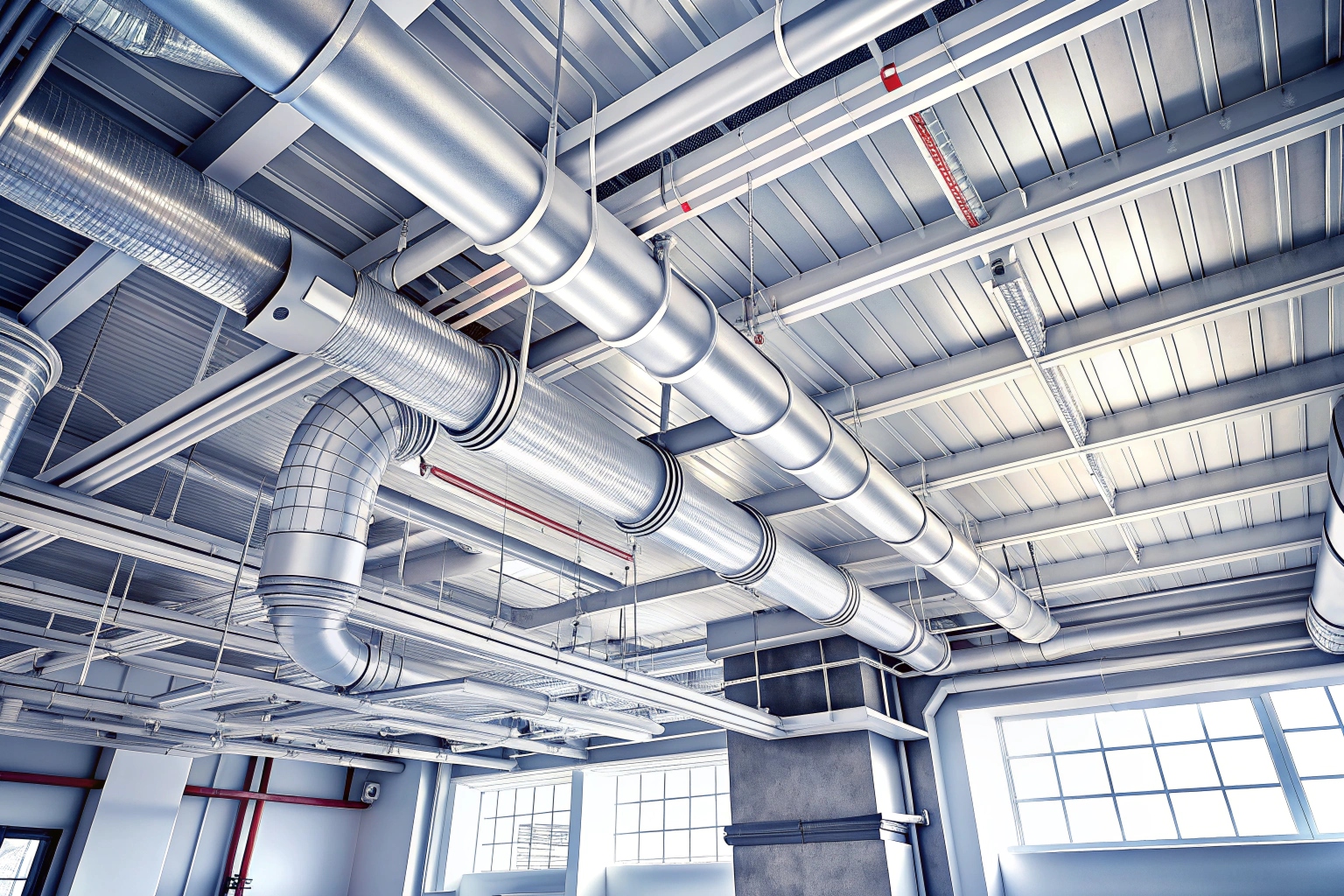

Проектирование вентиляции цеха — это комплексный инженерный процесс, определяющий эффективность производственных операций, безопасность персонала и соответствие строгим санитарным нормам. В отличие от бытовых систем, промышленная вентиляция решает задачи удаления избыточного тепла, вредных веществ (пыли, газов, аэрозолей), поддержания заданных параметров микроклимата и обеспечения пожарной безопасности. Качественный проект становится фундаментом для надежной и экономичной эксплуатации системы на протяжении всего жизненного цикла объекта.
Ключевые этапы профессионального проектирования
1. Техническое задание и анализ исходных данных
Начальный этап включает детальное изучение архитектурно-строительных чертежей, технологических карт производства и перечня оборудования. Инженеры определяют:
- Категорию цеха по взрывопожарной и пожарной опасности
- Виды и количество выделяемых вредностей (теплота, пыль, химические вещества)
- Требуемые параметры воздуха для технологических процессов
- Особенности размещения оборудования и зон работы персонала
- Ограничения по энергопотреблению и уровню шума
2. Расчет воздухообмена и аэродинамики
На основе полученных данных выполняются точные расчеты:
- По вредным выделениям: расчет необходимого воздухообмена для разбавления концентраций вредных веществ до предельно допустимых (ПДК).
- По избыткам тепла: определение количества воздуха для ассимиляции избыточной тепловой энергии от оборудования и солнечной радиации.
- По влаговыделениям: актуально для цехов с мокрыми процессами (деревообработка, пищевое производство).
- По людям: обеспечение санитарной нормы воздуха на каждого сотрудника.
Окончательный воздухообмен принимается по максимальному значению из всех расчетов. Параллельно рассчитываются аэродинамическое сопротивление сети, подбираются сечения воздуховодов и их конфигурация для минимизации потерь давления.
3. Выбор схемы вентиляции и оборудования
В зависимости от специфики цеха выбирается оптимальная схема:
- Общеобменная приточно-вытяжная: базовая схема для равномерного разбавления вредностей по всему объему помещения.
- Местная вытяжная: установка укрытий, зонтов, бортовых отсосов непосредственно у источников выделения вредностей (сварочные посты, станки, емкости). Наиболее эффективна и экономична.
- Комбинированная: сочетание местных отсосов и общеобменной вентиляции — золотой стандарт для большинства производств.
- Аварийная: отдельная система для удаления взрывоопасных или высокотоксичных газов при аварийных ситуациях.
На этом этапе происходит подбор конкретных моделей вентиляторов, фильтров (пылевых, угольных, HEPA), калориферов/охладителей, шумоглушителей, систем автоматики.
4. Разработка рабочей документации
Создается полный комплект чертежей (планы размещения оборудования и воздуховодов, аксонометрические схемы, узлы креплений) и спецификаций. Документация должна пройти согласование с технологическими службами заказчика и соответствовать требованиям СНиП 41-01-2003, СП 60.13330.2016 и отраслевым нормам.
Особенности проектирования для различных типов цехов
Сварочные и металлообрабатывающие цеха
Основная задача — удаление сварочного аэрозоля, газов (озон, оксиды азота) и мелкодисперсной пыли. Обязательно применение мощных местных отсосов (переносных или стационарных) у каждого рабочего места. В общеобменной системе используются фильтры тонкой очистки класса F7-F9. Особое внимание уделяется взрывобезопасности электрооборудования.
Деревообрабатывающие цеха
Фокус на удаление взрывоопасной древесной пыли. Проектируется разветвленная сеть воздуховодов с высокой скоростью транспортировки (не менее 20 м/с для предотвращения осаждения пыли). Устанавливаются циклоны или фильтры-рукава. Система должна быть оснащена взрывными клапанами и противопожарными заслонками.
Покрасочные цеха и камеры
Требуется организация ламинарных потоков в окрасочных камерах, эффективное удаление паров растворителей и избытков лакокрасочного материала. Используются вытяжные шкафы, водяные завесы или скрубберы для улавливания аэрозолей краски. Обязательна установка взрывозащищенных вентиляторов и систем рекуперации для экономии энергии на подогрев приточного воздуха.
Пищевые производства
Акцент на поддержание строгих санитарно-гигиенических норм, контроль влажности и температуры. Применяются коррозионностойкие материалы, легкоочищаемые воздуховоды с гладкой внутренней поверхностью. Для холодильных камер проектируется отдельная система с низкотемпературным исполнением оборудования.
Современные тренды и технологии
- Рекуперация тепла: Установка пластинчатых, роторных или гликолевых рекуператоров позволяет возвращать до 80% тепловой энергии от удаляемого воздуха, значительно сокращая затраты на отопление.
- Вентиляторы с EC-двигателями: Энергоэффективные двигатели с электронной коммутацией обеспечивают плавное регулирование производительности и экономию электроэнергии до 40% по сравнению с асинхронными двигателями.
- Умная автоматика: Системы на базе программируемых контроллеров и датчиков (концентрации вредных веществ, температуры, влажности) позволяют системе гибко адаптироваться к изменяющимся условиям работы цеха, минимизируя энергопотребление.
- Компьютерное моделирование (CFD): Использование программ для динамического моделирования потоков воздуха (например, SolidWorks Flow Simulation, ANSYS Fluent) позволяет визуализировать распределение температур, концентраций вредностей и заранее оптимизировать расположение приточных и вытяжных устройств.
Стоимость проектирования вентиляции цеха в Москве (компания «Гранд-Климат»)
Цена формируется исходя из сложности объекта, площади, вида производства и требуемой детализации проекта. Ориентировочные расценки приведены в таблице.
| Тип объекта / Объем работ | Площадь, м² | Стоимость проекта, руб. | Сроки, раб.дн. |
|---|---|---|---|
| Проект вентиляции цеха легкой промышленности (швейный, сборочный) | до 500 | от 90 000 | 10-14 |
| Проект вентиляции и пылеудаления для деревообрабатывающего цеха | 500 - 1 000 | от 150 000 | 15-20 |
| Проект вентиляции сварочного и металлообрабатывающего цеха (с местными отсосами) | 1 000 - 2 000 | от 220 000 | 20-25 |
| Комплексный проект (вентиляция, кондиционирование, отопление) для пищевого цеха | свыше 2 000 | от 350 000 | 25-35 |
| Разработка раздела "Вентиляция" в составе проектной документации для госэкспертизы | любая | от 500 000 | от 30 |
Примечание: В стоимость включена разработка полного комплекта рабочей документации, согласование с заказчиком, подбор оборудования. Окончательная цена определяется после выезда инженера на объект и составления технического задания. На все проектные работы предоставляется гарантия 3 года.
Заключение
Проектирование вентиляции цеха — это не формальность, а стратегическая инвестиция в бесперебойность производства, здоровье коллектива и минимизацию эксплуатационных расходов. Доверяя эту работу профессионалам, таким как компания «Гранд-Климат», вы получаете не просто набор чертежей, а технически и экономически обоснованное решение, полностью соответствующее специфике вашего производства и всем действующим нормативным требованиям. Правильно спроектированная система окупается за счет снижения энергопотребления, уменьшения потерь от брака и создания условий для роста производительности труда.
