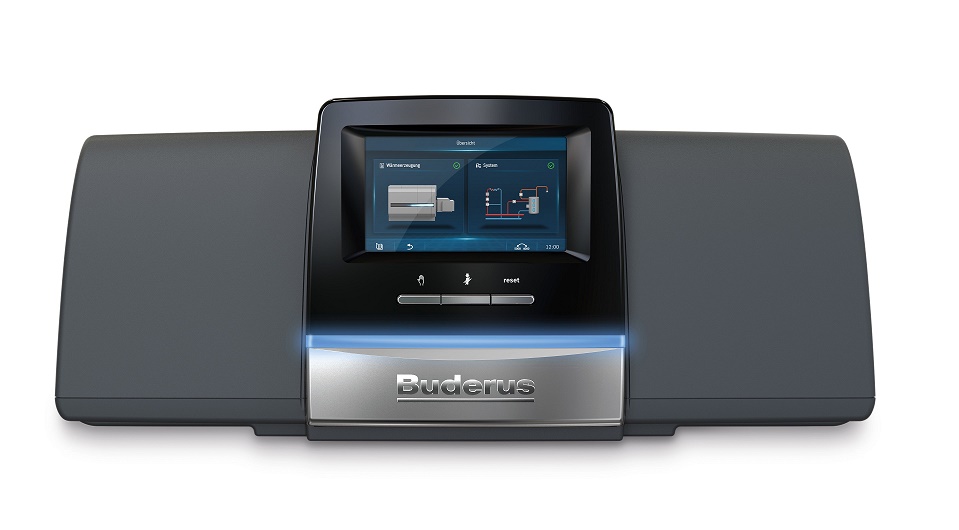

Система управления Logamatic 5313 7736602047

Общие сведения
• Модульный цифровой контроллер для котельных установок
• Использование в качестве контроллера для котельных установок с функцией управления горелкой, ведущий/ведомый режим работы
• Тип защиты IP 40
• Универсальный монтаж на котле
• Возможен простой настенный монтаж с помощью съемной задней части кожуха автоматики, включая прокладку кабеля и кабельный ввод. На кожухе есть направляющие с помощью, которых можно закрепить кабели и провода автоматики
• Простой и быстрый монтаж благодаря большому пространству внутри контроллера с удобным доступом
• Возможна простая защита сенсорного дисплея на месте работ во время строительства с помощью его демонтажа
• Возможно простое расширение системы для необходимых заказчику компонентов (например, реле) благодаря (доп.опция) монтажной шине (доп. опция)
• Возможность дополнительного расширения с помощью функциональных модулей системы Logamatic 5000 благодаря 4 свободным разъемам для модулей
• Внутренняя связь по шине данных
• В базовой конфигурации включает:
- центральный модуль ZM5311 / ZM5313, силововой модуль NM582 с выключателем
- блок управления / модуль контроллера BCT531 с сенсорным управлением
• В базовую комплектацию систем управления входят соединительные клеммы, имеющие цветовую и цифровую кодировку
Базовые функции
• Обеспечение специальных рабочих режимов посредством регулировки отопительного контура с помощью исполнительного механизма и управления насосом отопительного контура по потребности
• Управление отопительным контуром с/без исполнительного механизма с возможностью подключения дистанционного управления
• Управление насосом контура ГВС и циркуляционным насосом
• Возможна ежедневная термическая дезинфекция контура горячей воды
• Автоматическая корректировка понижения температуры согласно DIN EN12831 для нагревательного контура устанавливается отдельно
• Режим «отпуск» со свободно выбираемой функция понижения температуры
• Переключение «летнее/зимнее время»
Управление
• На автоматике использован большой светодиодный индикатор состояния, которой хорошо видно с большого расстояния
• Качественный и надежный сенсорный дисплей 7" высокого разрешения для
параметризации, считывания и индикации всех данных контроллера
• Максимально простое и интуитивное управление, индикация посредством визуализации гидравлических контуров как управление смартфоном
• Возможность визуального отображения режима «ретро» для управления в режиме как на Logamatic 4000
• Ручное управление для всех компонентов системы (например, насос вкл./выкл., возможность переключения режимов отопительного контура «выключение/автоматический/ручной режим»)
• Управление всей системой по шине с одного контроллера/с одного места
Возможности подключения
• Максимально простое подключение к внешним системам: серийно через контакт включения/выключения, вход 0-10 В, выход (для обратной связи) 0-10 В и сообщение об общей ошибке, а также контакт для внешней блокировки
• Максимально простое подключение к автоматизированной системе управления зданием: серийно через разъем MOD-Bus-TCP/IP
• Встроенный разъем Ethernet для функции IP inside, включая контроль и управление системы. Параметризация важных для управления значений (базовые функции)
• Возможна профессиональная дистанционная передача данных с полностью дистанционной параметризацией, а также множество дополнительных функций через шлюз (опция, дополнительное
оборудование) и использование портала (центр управления CommercialPlus
• Разъем USB для параметризации , сохранения параметров установки, обновления версии программного обеспечения
• Возможна запись данных автоматики SD-карту
