Кондиционирование чистых помещений: стандарты GMP, ISO и инженерные решения от «Гранд-Климат»

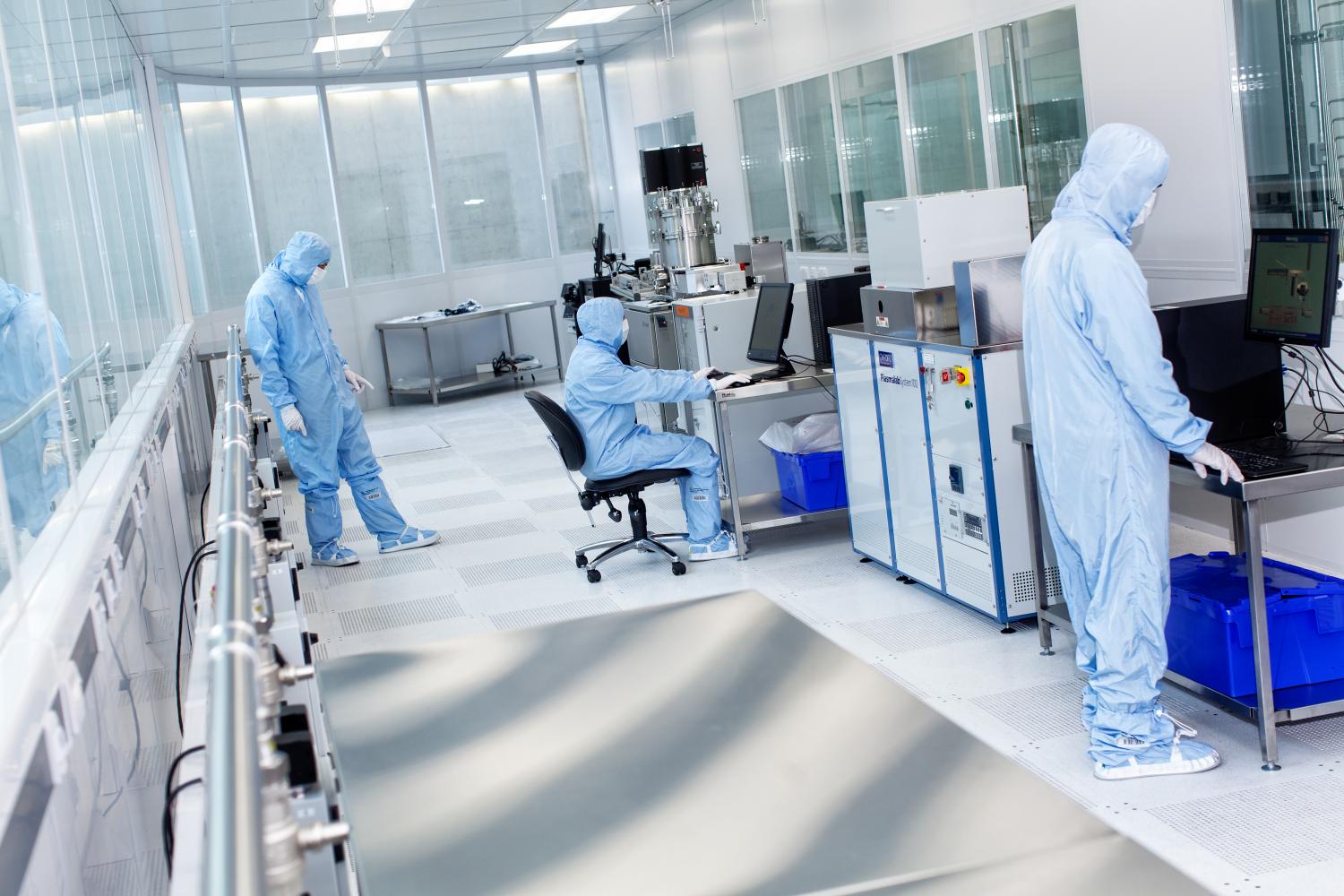

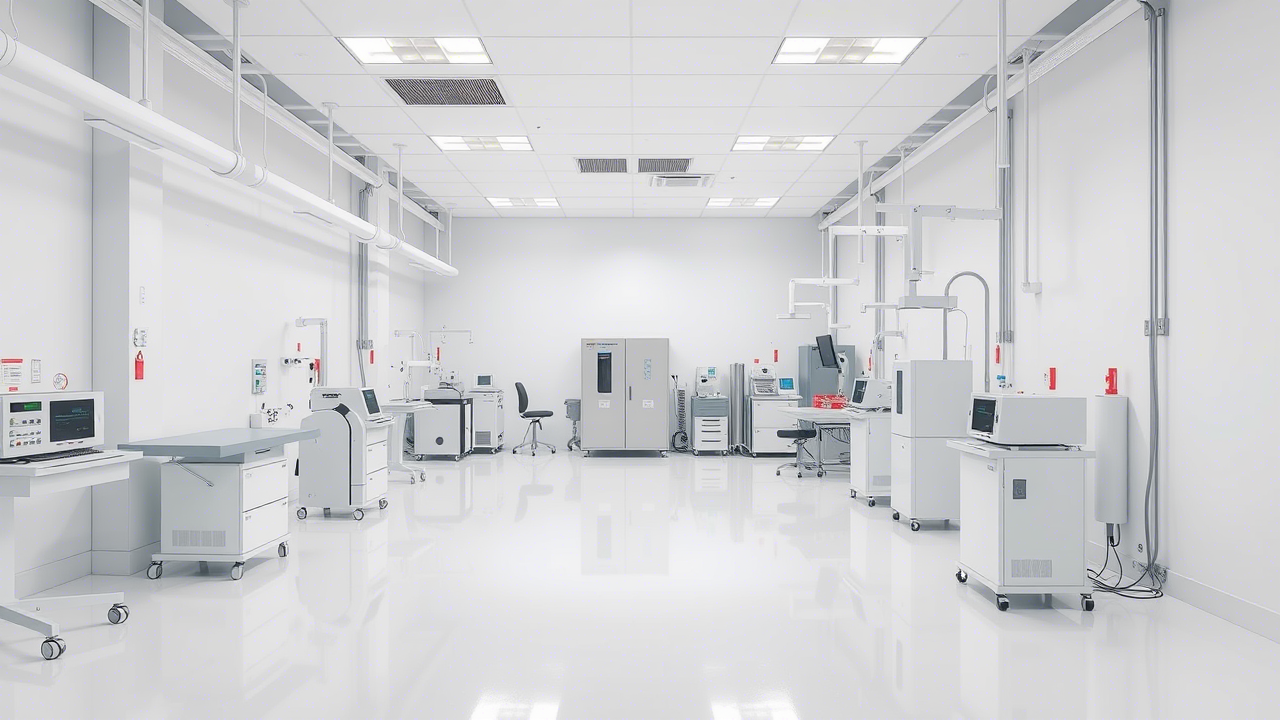

Чистые помещения — это не просто обеспыленные комнаты, а высокотехнологичная среда с жёстким контролем температуры, влажности, перепада давлений и концентрации взвешенных частиц. Такие объекты критичны для фармацевтики, микроэлектроники, медицинских лабораторий и пищевого производства. Ошибка в кондиционировании может привести к браку продукции, контаминации и крупным штрафам. Инженерная компания «Гранд-Климат» специализируется на создании систем вентиляции и кондиционирования для чистых помещений любого класса — от ISO 9 до ISO 5 (в ламинарных зонах).
В отличие от обычных офисных кондиционеров, климатические системы для чистых помещений решают три сверхзадачи: обеспечение однонаправленного (ламинарного) или турбулентного потока воздуха, создание подпора (перепада давлений) для исключения перетоков загрязнений и поддержание точных параметров с допуском ±0,5 °C и ±3% влажности. Проектирование ведётся по стандартам ГОСТ Р 52249-2009 (GMP), ISO 14644-1, а также отраслевым нормам.
Почему стандартные системы кондиционирования не подходят для чистых помещений
Типичная ошибка — установка в чистое помещение обычных сплит-систем или канальных кондиционеров без HEPA-фильтрации и герметичных воздуховодов. Это приводит к нескольким проблемам:
- Аккумуляция загрязнений — внутренние блоки имеют щели, где скапливается пыль и микроорганизмы;
- Отсутствие подпора — грязный воздух из коридоров просачивается через дверные зазоры;
- Неравномерность потоков — вихревые зоны не вымывают частицы из «мёртвых» углов;
- Конденсат — дренажные поддоны становятся рассадниками биоплёнки (легионеллы, плесень).
Поэтому «Гранд-Климат» использует только специализированные чистовые кондиционеры и приточные установки с гладкими внутренними поверхностями, УФ-стерилизацией дренажей и фильтрами H14 (HEPA) или ULPA.
Классификация чистых помещений и требования к кондиционированию
Классы ISO 8–9 (фоновые зоны)
Допускается турбулентный (неламинарный) воздухораспределение. Кратность воздухообмена 15–25 раз в час, обязательна фильтрация F9 + H13 на притоке. Поддержание температуры 18–22 °C для фармацевтики и 22–24 °C для электроники.
Классы ISO 6–7 (чистые зоны)
Требуется однонаправленный или смешанный поток, потолочные фильтры HEPA (H14) модульной конструкции, пол с перфорацией для возврата воздуха. Перепад давления относительно соседних помещений от +10 до +15 Па. Системы кондиционирования оснащаются роторными рекуператорами для энергосбережения.
Класс ISO 5 (операционные, разливочные залы)
Только ламинарный поток вертикальный или горизонтальный, скоростью 0,36–0,54 м/с. Используются чистые камеры или зоны LAF-боксов. Кондиционирование — прецизионные фанкойлы с HEPA на выходе, круглосуточный мониторинг количества частиц 0,5 мкм.
Инженеры «Гранд-Климат» для каждого класса разрабатывают решение с учетом норм GMP — где важно не допустить перекрестной контаминации, а также обеспечения комфорта персонала в стерильных костюмах (допустимая температура до +22 °C при влажности 45–55%).
Ключевые элементы системы кондиционирования чистого помещения
Проект «под ключ» от нашей компании включает следующий инжиниринг:
- Приточная установка с рекуперацией — секции: смесительная, фильтры G4+F9, охлаждение/нагрев (водяной или фреоновый), увлажнение (паровое или адиабатическое), вентилятор с плавным регулированием.
- Воздуховоды из нержавеющей стали или оцинковки с внутренним покрытием — полностью герметичные, без выступов и заклепок внутри.
- Потолочные HEPA-модули (Fan Filter Units — FFU) — для создания чистых зон ISO 5 прямо над технологическим оборудованием.
- Система дифференциального давления — датчики и контроллеры с аварийной сигнализацией при падении подпора.
- BMS-контроллер — постоянное логирование параметров, возможность интеграции в SCADA.
Проектирование и монтаж от «Гранд-Климат»: опыт и стандарты
Компания имеет лицензию МЧС на проектирование систем вентиляции для взрывопожароопасных чистых зон (фармацевтические растворители) и аттестацию по ISO 14644. Мы проходили аудиты крупных фарм-корпораций. Все этапы работ выполняются с соблюдением GMP-протоколов:
- Предпроектное обследование — измерение фоновых частиц, анализ перетоков, тепловлажностный расчёт по методике ASHRAE.
- 3D-моделирование воздуховодов и оборудования с проверкой на коллизии.
- Изготовление воздуховодов на собственном производстве (с лазерной резкой и аргонодуговой сваркой).
- Шефмонтажные испытания: тест на утечку воздуховодов (класс А по SMACNA), сканирование HEPA-фильтров, измерение скорости и количества частиц.
- Выдача протоколов аттестации чистого помещения (IQ/OQ).
Таблица цен на кондиционирование чистых помещений в Москве (под ключ)
Стоимость зависит от класса чистоты, площади и требуемой автоматизации. Указаны диапазоны для объектов Москвы и МО. Точная смета — после выезда инженера.
| Тип чистого помещения / Класс | Состав работ и оборудования | Цена (руб., под ключ) |
|---|---|---|
| Лаборатория / ISO 8 (20 м²) | Приточная установка 1500 м³/ч, фильтры G4+F9+H13, воздуховоды, диффузоры, контроллер давления. Проект, монтаж, пуск. | 520 000 – 680 000 |
| Фарм. склад / ISO 7 (50 м²) | Чиллер-фанкойл с HEPA-модулями, автоматика поддержания +2°C / влажности <60%. Двойной подпор. Регистрация параметров. | 1 200 000 – 1 650 000 |
| Чистая зона производства / ISO 6 (80 м²) | Центральный кондиционер с роторным рекуператором, FFU-потолок (6 шт.), H14-фильтры, пол с перфорацией, BMS. | 2 400 000 – 3 100 000 |
| Операционный блок / ISO 5 (30 м²) | Ламинарные диффузоры (вертикальный поток), прецизионные чиллеры с резервированием, нержавеющие воздуховоды, валидация. | 3 800 000 – 4 500 000 |
| Аттестация и валидация (IQ/OQ) | Замеры чистоты по ISO 14644, тесты на утечку HEPA, измерение скорости, перепадов, с выдачей протоколов. | от 85 000 |
| Годовое обслуживание | Замена фильтров G4/F9/H14, проверка герметичности, калибровка датчиков, дезинфекция дренажей. | от 145 000 в год |
*Цены ориентировочные для Москвы. Окончательная стоимость зависит от производителя оборудования (TROX, AERMEC, Swegon, Munters), наличия фарм-сертификатов, сложности чистки и необходимости интегрированного контроля (SCADA, GAMP5). «Гранд-Климат» предлагает фиксированную смету без скрытых доплат.
Почему компания «Гранд-Климат» — эксперт в кондиционировании чистых помещений
- Высокая квалификация — инженеры прошли обучение у Heraeus, TROX, Camfil, имеют допуски СРО и аттестации по чистым помещениям.
- Комплексные проекты — от концепции до выдачи паспорта чистоты (IQ/OQ) и постгарантийного сервиса.
- Работа под лицензией — проектируем для фармацевтических производств (GMP), клиник, лабораторий 3-го уровня биобезопасности.
- Скорость — сокращаем сроки за счёт собственного производства воздуховодов и наличия на складе HEPA-модулей, контроллеров.
- Прозрачность — после сдачи объекта проводим бесплатное обучение персонала и передаём полный пакет эксплуатационной документации.
Заключение: инвестиция в стерильность и надёжность
Кондиционирование чистых помещений — это не просто покупка сплит-системы, а создание инженерной среды, обеспечивающей безупречное качество продукции. Экономия на проектировании или замена фильтров более низкого класса приводит к риску фальсификации результатов анализов, браку микросхем или отзыву лекарственных партий. «Гранд-Климат» предлагает готовые и кастомизированные решения под требования GMP, ISO 14644 и вашего техзадания. Свяжитесь с нами для бесплатной консультации и предварительного расчёта — создадим чистое помещение, которому не страшны любые проверки.
