Экспертный монтаж фанкойлов в Москве: системы чиллер-фанкойл на высшем уровне
Фанкойлы (вентиляторные доводчики) – это ключевые элементы современных центральных систем кондиционирования, работающих в связке с чиллером. Такая схема (чиллер-фанкойл) идеально подходит для крупных объектов: бизнес-центров, гостиниц, торгово-развлекательных комплексов, медицинских центров, аэропортов и жилых комплексов премиум-класса. От качества монтажа фанкойлов напрямую зависит не только комфорт, но и экономическая эффективность всей климатической системы: ошибки при установке приводят к перерасходу энергии, шуму, протечкам воды и неравномерному распределению температуры по помещениям.
Инженерная компания «Гранд-Климат» предлагает профессиональный монтаж фанкойлов любого типа – канальных, кассетных, настенных, напольных и напольно-потолочных – с полным циклом работ: от гидравлического расчёта до пусконаладки и сервисного сопровождения. Мы работаем с оборудованием ведущих мировых брендов (Trane, Carrier, McQuay, Daikin, LG, Gree, General Climate) и гарантируем соблюдение всех нормативов, энергоэффективность и долговечность системы. В этой статье подробно разберём особенности монтажа фанкойлов, современные требования к их установке и представим актуальные цены в Москве.
Что такое фанкойл и почему важен правильный монтаж?
Фанкойл – это теплообменник с вентилятором, который либо нагревает, либо охлаждает воздух в помещении, используя воду (или антифриз) от чиллера или котла. В отличие от сплит-систем, хладагент не циркулирует по внутренним блокам – только вода, что делает систему безопаснее и гибче. Однако сложность монтажа фанкойлов выше из-за необходимости:
- прокладки гидравлических контуров с точным соблюдением уклонов;
- установки регулирующей арматуры (шаровые краны, термостатические клапаны, воздухоотводчики);
- балансировки веток (чтобы дальний фанкойл получал столько же теплоносителя, сколько ближний);
- обеспечения отвода конденсата (самотёком или с помощью дренажных насосов).
Неправильный монтаж фанкойла – это гарантированные проблемы: завоздушивание системы, шум в трубах, капающий конденсат на потолок или дорогостоящую технику, недогрев/недоохлаждение в удалённых комнатах. Компания «Гранд-Климат» исключает такие риски благодаря строгому соблюдению технологических карт и применению профессионального инструмента (лазерные нивелиры, прессы для фитингов, тепловизоры).
Виды фанкойлов и особенности их монтажа
Канальные фанкойлы
Устанавливаются скрыто за подвесным потолком, забирают воздух через решётки и распределяют по системе воздуховодов. Идеальны для офисов, магазинов, ресторанов. При монтаже важно правильно подобрать статическое давление вентилятора (до 300 Па) и герметизировать соединения воздуховодов, чтобы избежать потерь холода. «Гранд-Климат» выполняет акустический расчёт (шумность канальных фанкойлов не превышает 25-30 дБ при грамотной установке).

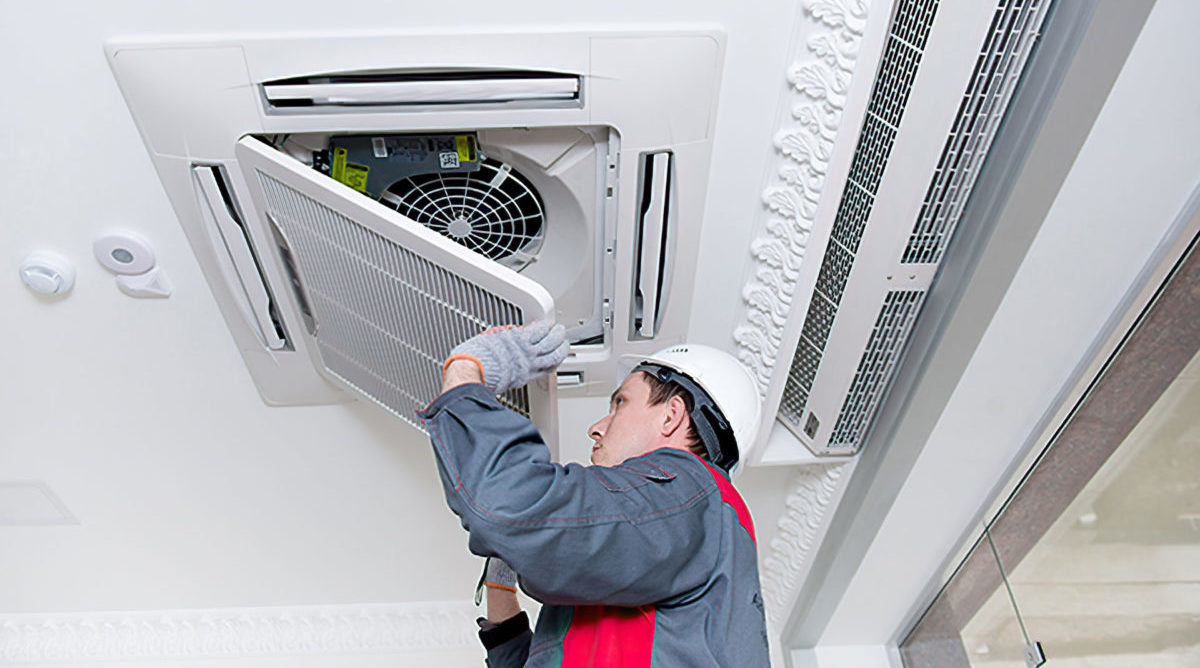

Кассетные фанкойлы
Монтируются в подвесной потолок с декоративной панелью 600x600 или 600x1200 мм. Равномерно распределяют воздух на четыре стороны. Ключевой момент – точная выверка корпуса по горизонтали (иначе вода из поддона будет скапливаться с одной стороны и переливаться). Также требуется подключение дренажной трубы с уклоном не менее 1%. Наши инженеры используют лазерный уровень для идеальной установки кассеты.
Настенные и напольно-потолочные фанкойлы
Видимые блоки, похожие на сплит-системы (настенные) или напольные (устанавливаются у пола или под потолком). Их монтаж проще, но тоже требует гидравлической увязки и правильного подвода труб. Важно предусмотреть обслуживающие лючки для чистки фильтров и доступа к кранам.
Пошаговая технология монтажа фанкойлов от «Гранд-Климат»
1. Выезд инженера и гидравлический расчёт
Наш специалист осматривает объект, определяет теплопотери/теплопритоки, количество зон, тип фальшпотолков, наличие технических каналов. Выполняется гидравлический расчёт системы: подбираются диаметры труб (медь, PEX-AL-PEX, сталь), циркуляционные насосы, балансировочные клапаны. На выходе – спецификация фанкойлов и трасс.
2. Проектирование и схема обвязки
Разрабатываем схему расположения фанкойлов, прокладки двух- или четырёхтрубных систем (двухтрубные – только охлаждение или нагрев по сезону, четырёхтрубные – параллельный режим нагрева и охлаждения для разных зон). Показываем узлы врезки, запорную арматуру, точки слива конденсата, расположение воздухоотводчиков. Проект согласовывается с заказчиком и диспетчерскими службами здания.
3. Поставка фанкойлов и материалов
Со склада в Москве поставляем выбранные фанкойлы, медные либо пластиковые трубы, фитинги, шаровые краны, термоголовки, контроллеры. Все материалы имеют сертификаты и паспорта.
4. Монтаж фанкойлов на месте
Крепление фанкойлов к перекрытию или стене производится на прочные кронштейны с виброизолирующими прокладками (снижение вибрации). Для канальных и кассетных моделей точно размечаются отверстия под воздуховоды и решётки. Устанавливаются поддоны конденсата с проверкой уклона.
5. Прокладка гидравлических трасс и подключение
Трубопроводы монтируются с соблюдением тепловых зазоров, теплоизолируются вспененным каучуком (толщина от 9 до 19 мм). Соединения – пайка медных труб в среде азота (или пресс-фитинги для металлопласта). Обязательно устанавливаются промывочные краны и фильтры. После завершения трасс система промывается и опрессовывается давлением, в 1,5 раза превышающим рабочее (до 10-12 бар).
6. Монтаж дренажной системы
Конденсат отводится в канализацию или на улицу через ПВХ или полиэтиленовые трубы. При невозможности естественного слива (низкорасположенный фанкойл) монтируются конденсатные насосы – встроенные либо отдельные мини-насосы с контролем уровня. Проводится пробный слив заливаемой воды для проверки герметичности.
7. Электроподключение и автоматика
Фанкойлы подключаются к сети 220/380 В через отдельный автомат. Устанавливаются комнатные контроллеры (проводные или ИК) с возможностью программирования трёх скоростей вентилятора. При интеграции в BMS здания настраивается управление по Modbus или KNX. Проверяется работа клапанов (электроприводов) в режимах охлаждения/нагрева.
8. Пусконаладка и балансировка системы
После заполнения системы теплоносителем и удаления воздуха проводится гидравлическая балансировка: с помощью расходомеров и измерительных клапанов выставляется требуемый расход воды через каждый фанкойл в соответствии с расчётом. Замеряются температуры воздуха на входе/выходе, скорости потока. Подписывается акт пусконаладки, объект передаётся заказчику с инструкцией по эксплуатации.
9. Гарантия и сервисное обслуживание
На монтаж фанкойлов «Гранд-Климат» даёт 24 месяца гарантии. Оборудование имеет заводскую гарантию от 3 до 7 лет. В рамках аутсорсинга проводим регулярные ТО: чистка фильтров и дренажных поддонов, проверка электродвигателей, контроль утечек воды, смазка подшипников.
Сравнение: монтаж двухтрубных и четырёхтрубных фанкойлов
Двухтрубная система – один теплообменник, в летний период подаётся холодная вода от чиллера, в зимний – горячая от котла. Проще в монтаже и дешевле, но не позволяет одновременно охлаждать одни помещения и греть другие. Четырёхтрубная – два независимых теплообменника (охлаждение и отопление). Монтаж сложнее (больше труб, арматуры, требуется больше места), но идеально для гостиниц и офисов с разными режимами. Наши инженеры рассчитывают экономическую целесообразность.
Цены на монтаж фанкойлов в Москве от Гранд-Климат
Стоимость зависит от типа фанкойла, сложности трасс, высоты потолков, необходимости прокладки воздуховодов и автоматизации. В таблице приведены базовые расценки на стандартный монтаж (без учёта материалов, если они не указаны иначе). Точную смету составим после бесплатного выезда инженера на объект.
| Услуга / Тип фанкойла | Единица измерения | Цена (руб.) |
|---|---|---|
| Монтаж канального фанкойла (до 5 кВт, с подключением к гибким вставкам) | шт. | 7 500 – 11 200 |
| Монтаж кассетного фанкойла 600х600 мм (включая установку декоративной панели) | шт. | 8 900 – 13 500 |
| Монтаж настенного фанкойла (2-4 кВт) | шт. | 5 200 – 8 300 |
| Монтаж напольного / напольно-потолочного фанкойла | шт. | 6 400 – 9 700 |
| Прокладка гидравлической трассы (медь/металлопласт, две трубы) с теплоизоляцией | м.пог. | 700 – 1 100 |
| Прокладка четырёхтрубной трассы с разводкой | м.пог. (пара труб) | 1 200 – 1 800 |
| Монтаж дренажной системы (труба ПВХ, насос конденсата, обратный клапан) | комплект на 1 фанкойл | 3 200 – 6 500 |
| Гидравлическая балансировка системы (до 10 фанкойлов) | система | 12 000 – 22 000 |
| Пусконаладка и настройка контроллеров (до 3 скоростей, термостат) | 1 фанкойл | 2 800 – 4 500 |
| Комплексный монтаж 4-х фанкойлов (канальные/кассетные) «под ключ» с трассами до 50 метров, балансировкой, электрикой, дренажом | система | 68 000 – 110 000 |
* Цены указаны без учёта стоимости оборудования и материалов, если не оговорено иное. Для объектов за МКАД применяется коэффициент 1,2-1,5 по согласованию. При заказе монтажа от 10 фанкойлов предоставляются скидки до 15%. В стоимость включён выезд мастера на подписание актов и консультации в процессе работ.
Часто задаваемые вопросы по монтажу фанкойлов
Можно ли устанавливать фанкойлы самостоятельно?
Технически – да, но без опыта вы рискуете ошибиться в уклонах труб для дренажа (появятся протечки), неправильно спаять медь (засоры оксидами), а также не сможете провести гидравлическую балансировку. В итоге система будет работать неэффективно, а гарантия производителя оборудования будет аннулирована. Доверяя монтаж фанкойлов профессионалам «Гранд-Климат», вы получаете гарантию результата и документальное подтверждение качества.
Как часто нужно обслуживать фанкойлы после монтажа?
Рекомендуемая периодичность – 1 раз в 6 месяцев для коммерческих объектов с нормальной запылённостью. Для ресторанов, кухонь и производств – раз в квартал. Сервис включает очистку фильтров, дренажных поддонов, проверку электрики, контроля вибраций, долив теплоносителя. Мы заключаем договоры на абонентское обслуживание со скидкой 20%.
Какой фанкойл выбрать для офиса open-space?
Оптимальный вариант – кассетные фанкойлы с центральным распределением воздуха, либо канальные с системой воздуховодов. Наши инженеры подберут модель по мощности и уровню шума (не более 30 дБ). При монтаже важно расположить блоки между рядами рабочих столов, чтобы холодный воздух не дул на людей.
Влияет ли высота потолков на сложность установки?
Да. Для потолков выше 3,5 метров требуются более мощные фанкойлы с дополнительным статическим давлением, а также усиленные крепления. При высоте менее 2,6 метра сложно монтировать кассетный блок – потребуется напольный или настенный вариант. «Гранд-Климат» имеет опыт монтажа в помещениях с высотой до 7 метров (атриумы, конференц-залы).
Почему «Гранд-Климат» – лучший выбор для монтажа фанкойлов в Москве?
- Комплексный подход: от проектирования до послегарантийного сервиса – вы получаете «одно окно».
- Реальные объекты: более 150 успешных проектов в Москве (отель Рэдиссон, БЦ «Белая площадь», ТРЦ «Авиапарк», МФК «Федерация»).
- Квалификация: инженеры с опытом от 8 лет, сертификаты производителей фанкойлов и чиллеров.
- Прозрачная смета: фиксируем стоимость до начала монтажа, никаких скрытых платежей.
- Соблюдение сроков: средняя продолжительность монтажа системы из 20 фанкойлов – 7-10 рабочих дней.
- Гарантия: 2 года на работы, а также расширенная гарантия до 5 лет по спецпредложению.
- Бесплатная консультация и выезд инженера для замеров (при последующем заключении договора стоимость выезда засчитывается в счёт монтажа).
Как заказать монтаж фанкойлов под ключ?
Оставьте заявку на сайте или позвоните по телефону +7 (495) 221-71-74 (работаем ежедневно с 8:00 до 22:00). Наш менеджер уточнит детали и запишет инженера для выезда в удобное время. В течение 1-2 дней вы получите детальное коммерческое предложение с разбивкой по этапам и окончательной стоимостью. Для юридических лиц работаем с НДС и без, с заключением договора и закрывающими актами КС-2, КС-3.
Доверьте монтаж фанкойлов экспертам, и ваша система чиллер-фанкойл будет работать как швейцарские часы – бесшумно, экономно и безотказно. «Гранд-Климат» – климат, созданный профессионалами!
