Проектирование VRF систем кондиционирования: ключ к энергоэффективному климату любого объекта
В современном строительстве и реновации коммерческих, офисных и жилых комплексов всё чаще выбирают мультизональные VRF-системы (Variable Refrigerant Flow). Их главные преимущества — высокая энергоэффективность, возможность индивидуального контроля температуры в разных помещениях, гибкость трасс и бесшумная работа. Однако реализация потенциала VRF возможна только при грамотном, профессиональном проектировании. Инженерная компания «Гранд-Климат» предлагает полный цикл проектирования VRF систем кондиционирования в Москве и Московской области с учётом всех норм, особенностей здания и пожеланий заказчика.
Что такое VRF-система и почему ей нужно профессиональное проектирование?

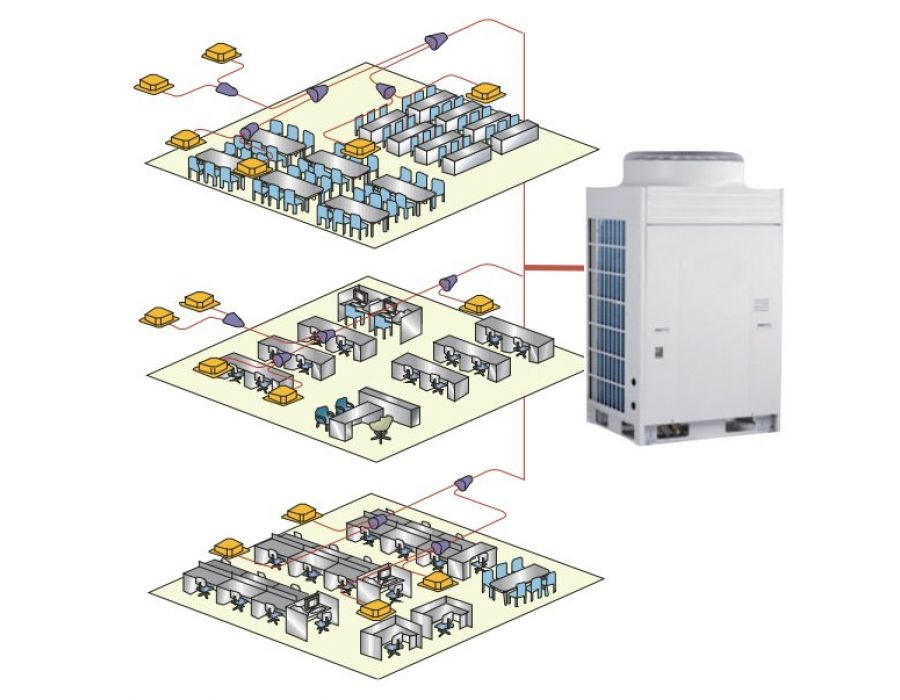

VRF-система состоит из одного или нескольких наружных блоков (компрессорно-конденсаторных агрегатов) и множества внутренних блоков различных типов (кассетные, канальные, настенные, напольные). Между ними циркулирует хладагент (фреон), причём каждый внутренний блок может работать в режиме охлаждения или нагрева независимо от других. Такая архитектура требует точного расчёта длины магистралей, перепада высот, подбора диаметров труб, заправки хладагентом и корректной разводки дренажных систем. Ошибки на этапе проектирования приводят к падению производительности, масложору компрессора, преждевременному износу оборудования и дискомфорту в помещениях.
В «Гранд-Климат» проектирование VRF систем выполняют аттестованные инженеры, имеющие сертификаты ведущих производителей (Daikin, Mitsubishi Electric, LG, Toshiba, General Climate и др.). Мы работаем на основе детального теплового и влажностного расчёта, учитывая остекление, ориентацию по сторонам света, тепловыделения от оборудования и людей, а также требования СП 60.13330.2020 и СанПиН.
Этапы проектирования VRF под ключ от «Гранд-Климат»
1. Техническое задание и сбор исходных данных
Инженер выезжает на объект, обмеряет помещения, уточняет планировку, высоту потолков, материалы стен, остекление. Совместно с заказчиком определяются зоны комфорта, требования к шуму, режимы работы (круглосуточные или временные). Собираются данные по архитектурным чертежам (при наличии).
2. Тепловой и влажностный расчёт
С помощью специализированного ПО (например, Danfoss CoolSelector, Mitsubishi Electric City Multi Selection Tool или собственных разработок) выполняется компьютерное моделирование теплопоступлений. Определяется необходимая холодопроизводительность для каждого помещения и здания в целом. Рассчитывается влажностный режим для предотвращения конденсата.
3. Выбор конфигурации VRF
На основе расчётов подбираются наружные блоки (стандартной или повышенной мощности), типы и количество внутренних блоков, система распределения хладагента (разветвители REFNET, коллекторы). Оптимизируется соотношение суммарной мощности внутренних блоков к мощности наружного блока (коэффициент одновременности) — обычно от 100% до 150% для жилых/офисных зон.
4. Разработка схем трасс фреонопроводов и дренажа
Генеральный план прокладки медных труб с теплоизоляцией, разводки дренажных линий и соединительных кабелей управления. Указываются длины участков, перепады высот, установка маслоподъёмных петель, компенсаторов температурного расширения. Для сложных объектов создаётся 3D-модель трасс.
5. Электрическая часть и автоматизация
Проект включает схему электроснабжения наружных и внутренних блоков, щиты управления, слаботочные линии для централизованного диспетчерского контроля. Предусматриваются интеграция с системой BMS (Building Management System) и возможность управления через интернет.
6. Согласование и рабочая документация
Выдаются полные чертежи (планы расположения оборудования, монтажные схемы, спецификации, аксонометрические схемы трубопроводов). При необходимости проходим экспертизу и согласование в надзорных органах. В комплекте — паспорта и сертификаты на оборудование.
Почему проектирование VRF от «Гранд-Климат» — гарантия надёжности?
- Экспертиза более 12 лет — реализовано более 800 проектов VRF для ТЦ, бизнес-центров, ресторанов, коттеджных посёлков и медицинских центров.
- Работа с любыми брендами — не привязаны к одному производителю, подбираем лучшее соотношение цена/качество под ваш бюджет.
- Снижение CAPEX и OPEX — оптимизация диаметров трасс уменьшает затраты на медь и монтаж, а энергоэффективность VRF по сравнению со сплит-системами даёт экономию до 35%.
- Учёт московских нормативов — все проекты соответствуют МГСН, требованиям Мосгосэкспертизы и ресурсоснабжающих организаций.
- Авторский надзор на монтаже — наши инженеры контролируют соответствие монтажа проектной документации, что исключает переделку и гарантирует заводскую производительность.
Стоимость проектирования VRF систем в Москве (цены «Гранд-Климат»)
Цены на проектные работы зависят от площади объекта, количества внутренних блоков, сложности трасс и необходимости согласований. В таблице ниже приведены актуальные расценки на проектирование VRF «под ключ» для типовых объектов. Окончательная стоимость рассчитывается индивидуально после бесплатного выезда инженера.
| Тип объекта / объём работ | Площадь помещений, м² | Стоимость проектирования (руб.) | Срок разработки, дней |
|---|---|---|---|
| Офис, магазин (до 5 внутренних блоков) | до 150 м² | от 25 000 ₽ | 3-5 |
| Ресторан, кафе, медицинский центр (6-12 внутр. блоков) | 150 - 400 м² | 45 000 - 80 000 ₽ | 5-7 |
| Бизнес-центр, административное здание (13-30 блоков) | 400 - 1000 м² | 90 000 - 160 000 ₽ | 7-10 |
| Торговый центр, отель, комплексное проектирование (>30 блоков) | более 1000 м² | от 170 000 ₽ (индивидуально) | 10-14 |
| Дополнительный раздел: автоматизация и диспетчеризация | — | от 20 000 ₽ | +2 дня |
| Выезд инженера для замеров (в пределах МКАД) | — | Бесплатно | 1 день |
*Цены указаны без НДС, но для юридических лиц работаем с НДС по договору. Для объектов с большой высотой потолков, исторических зданий или специфическими требованиями (взрывозащита, чистовые помещения) стоимость рассчитывается отдельно. Окончательное коммерческое предложение высылается после утверждения технического задания.
Дополнительные услуги при проектировании VRF от «Гранд-Климат»
3D-визуализация размещения внутренних блоков
Для интерьеров с высокими требованиями к дизайну мы разрабатываем трёхмерную схему расположения кассет, канальных или напольных блоков с привязкой к подвесным потолкам, балкам и нишам.
Акустический расчёт
Понижаем уровень шума наружных блоков до <45 дБА (норма для спальных зон Москвы) с помощью шумозащитных кожухов и правильной установки.
Проект для энергоэффективного капитального ремонта
При замене старых систем кондиционирования на VRF мы создаём проект с минимальным вмешательством в отделку — используем существующие каналы, штрабы и технические помещения.
Часто задаваемые вопросы о проектировании VRF
Нужно ли отдельное проектирование, если объект уже строится?
Да. Даже при строительстве «с нуля» закладные детали для трасс VRF и отверстий в стенах требуют точной проектной документации. Иначе после возведения стен прокладка фреоновых магистралей станет многократно дороже.
Дешевле ли заказать проект в другой фирме, а монтаж у нас?
Мы рекомендуем комплексный подход: проект от «Гранд-Климат» и монтаж нашими сертифицированными бригадами дают гарантию 5 лет на оборудование и работы. Если вы принесёте чужой проект — мы проведём ревизию, но юридическая ответственность за ошибки других проектировщиков ложится на вас.
Какие документы выдаются после проектирования VRF?
Вы получаете альбом рабочих чертежей (формат А3 и электронная версия в PDF/DWG), спецификацию оборудования и материалов, смету, акты передачи документации, а при необходимости — согласованный проект в Мосгосэкспертизе.
Как заказать проектирование VRF системы в «Гранд-Климат»?
Оставьте заявку на сайте или позвоните нам. Инженер приедет на объект в удобное время, выполнит замеры и предварительный расчёт. После подписания договора мы приступаем к проектированию. Сроки от 3 дней. Вы получаете готовую документацию, которая позволяет монтировать VRF-систему без ошибок и доработок.
Сделайте правильный выбор — закажите экспертное проектирование VRF систем кондиционирования в компании «Гранд-Климат» и наслаждайтесь идеальным климат-контролем без переплат!
